PADIGLIONE DEL MEXICO per Milano EXPO 2015
Progettazione: Loguer Design
Progettazione strutture, impianti e DL: FM Ingegneria Spa
Ing. Sandro Favero -
Ing. Nico Marchiori -
Ing. Alessandro Orlandi
Progettazione strutture di rivestimento: Maffeis Engineering Spa
General contractor: NUSSLI Group
Impresa esecutrice strutture metalliche: Maeg Costruzioni Spa
Testo e immagini per gentile concessione FM Ingegneria Spa
Descrizione delle strutture
Si è realizzata una fondazione superficiale costituita da un reticolo di travi continue di dimensione variabile in funzione dei carichi. Sulle travi in c.a. sono ancorate le colonne in acciaio a sostegno della struttura e a sostegno della “pelle” esterna.
La larghezza delle travi di fondazione è 2.0 m, 1.5 m o 1.2 m, oltre ad alcuni cordoli di collegamento. L’altezza delle travi è 1.3 m, e sotto il piano di appoggio uno strato di magrone di circa 1 metro di spessore permette di raggiungere lo strato granulare che garantisce la portanza richiesta.

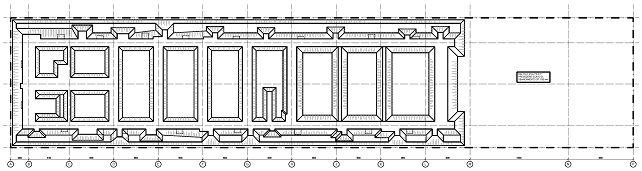

Pianta degli scavi
La struttura in elevazione è completamente in acciaio, i principali solai sono in legno. L’edificio si sviluppa su 6 piani e due blocchi principali. Il blocco nord, verso il Decumano, ha 2 piani al livello +5 e +9; il blocco sud ha 4 piani al livello +3, +7, +11 e +14. Un sistema di rampe collega tra loro i livelli dei due blocchi, ogni rampa supera un dislivello di 2 metri.

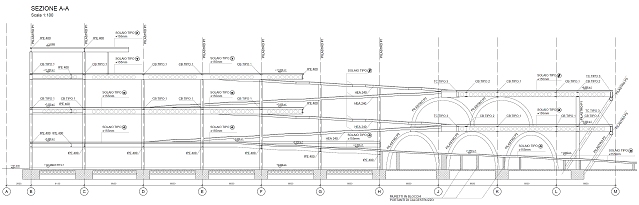

Sezione longitudinale struttura in elevazione
Le strutture verticali sono colonne in acciaio di sezione circolare d=355.6 mm e archi in tubo d’acciaio diametro 406 mm. Le strutture orizzontali sono travi in acciaio tipo “cellular beams”, travi ad anima piena IPE400 e una trave rettangolare ottenuta per saldatura di lamiere spessore 12 mm. I solai sono in legno, costituiti da pannelli portanti coibentati tipo “Lignum k”, spessore massimo 155 mm, appoggiati al lembo superiore delle travi e fissati da sotto mediante viti da legno.

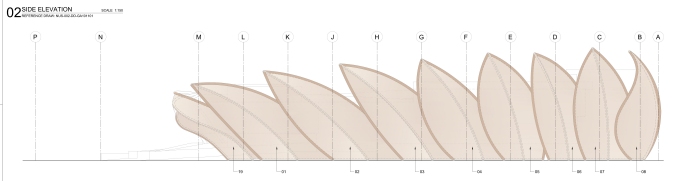

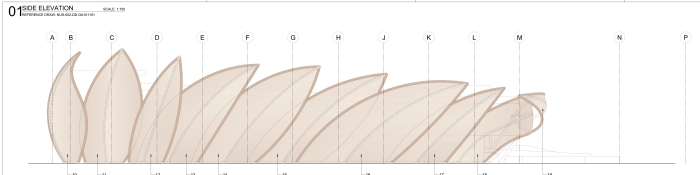

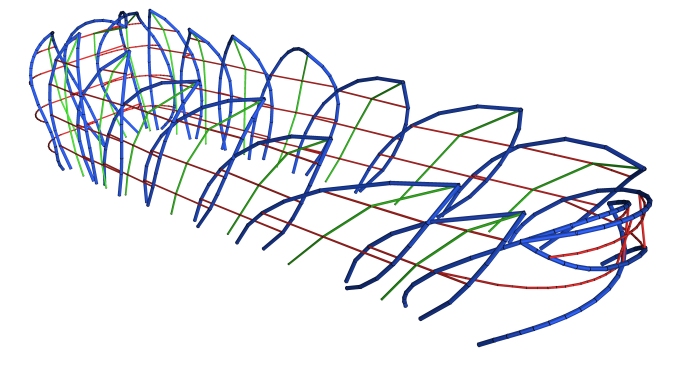

La facciata esterna è una “pelle” ricoperta da una tela con trama piuttosto fitta, ombreggiante, con forme che richiamano le foglie, ottenute mediate tubi calandrati diametro 355 mm sul perimetro della singola foglia e irrigiditi da traversi in tubo di acciaio.
Queste strutture sono collegate ai solai per sostenere la spinta del vento.
Le dimensioni totali dell’edificio sono circa 13x70 m per un’altezza massima del piano copertura di circa 14 metri sul piano campagna.

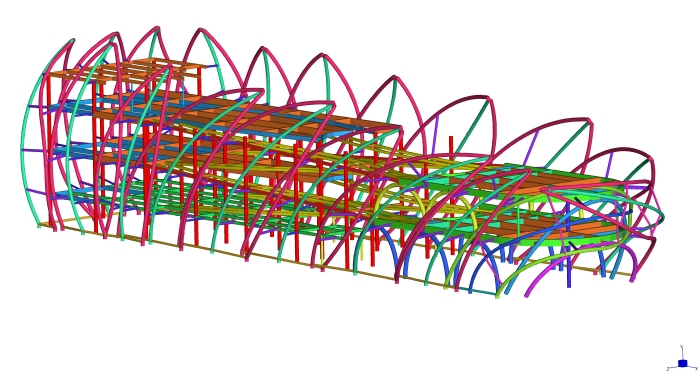

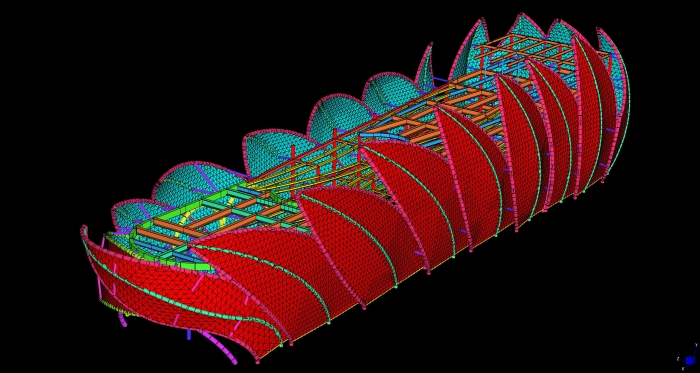

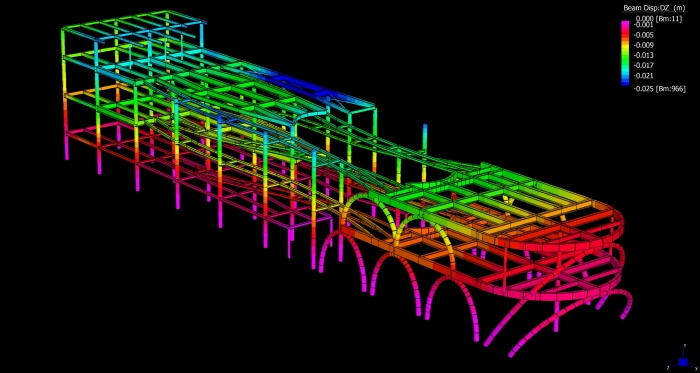

Modelli in Straus7

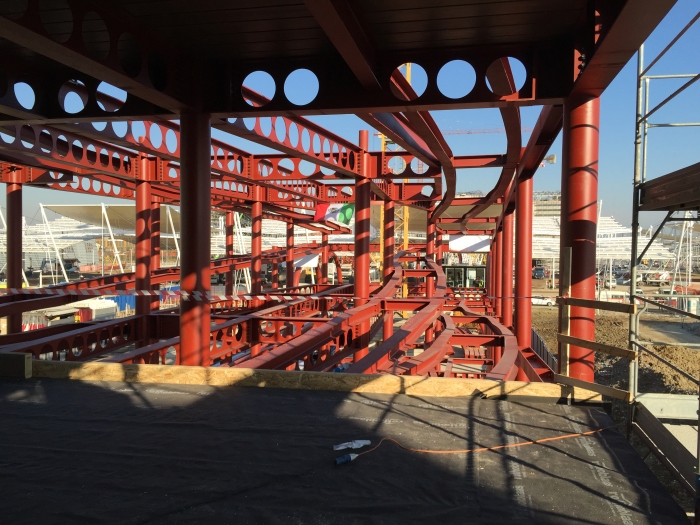

Foto del cantiere
Rendering finale
|
Si è realizzata una fondazione superficiale costituita da un reticolo di travi continue di dimensione variabile in funzione dei carichi. Sulle travi in c.a. sono ancorate le colonne in acciaio a sostegno della struttura e a sostegno della “pelle” esterna. La larghezza delle travi di fondazione è 2.0 m, 1.5 m o 1.2 m, oltre ad alcuni cordoli di collegamento. L’altezza delle travi è 1.3 m, e sotto il piano di appoggio uno strato di magrone di circa 1 metro di spessore permette di raggiungere lo strato granulare che garantisce la portanza richiesta. |
|
La struttura in elevazione è completamente in acciaio, i principali solai sono in legno. L’edificio si sviluppa su 6 piani e due blocchi principali. Il blocco nord, verso il Decumano, ha 2 piani al livello +5 e +9; il blocco sud ha 4 piani al livello +3, +7, +11 e +14. Un sistema di rampe collega tra loro i livelli dei due blocchi, ogni rampa supera un dislivello di 2 metri. |
|
Le strutture verticali sono colonne in acciaio di sezione circolare d=355.6 mm e archi in tubo d’acciaio diametro 406 mm. Le strutture orizzontali sono travi in acciaio tipo “cellular beams”, travi ad anima piena IPE400 e una trave rettangolare ottenuta per saldatura di lamiere spessore 12 mm. I solai sono in legno, costituiti da pannelli portanti coibentati tipo “Lignum k”, spessore massimo 155 mm, appoggiati al lembo superiore delle travi e fissati da sotto mediante viti da legno. La facciata esterna è una “pelle” ricoperta da una tela con trama piuttosto fitta, ombreggiante, con forme che richiamano le foglie, ottenute mediate tubi calandrati diametro 355 mm sul perimetro della singola foglia e irrigiditi da traversi in tubo di acciaio. |
|
Queste strutture sono collegate ai solai per sostenere la spinta del vento. Le dimensioni totali dell’edificio sono circa 13x70 m per un’altezza massima del piano copertura di circa 14 metri sul piano campagna. |

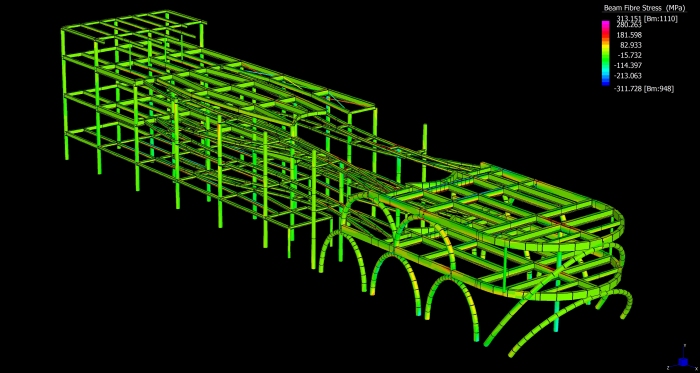

Modelli in Straus7

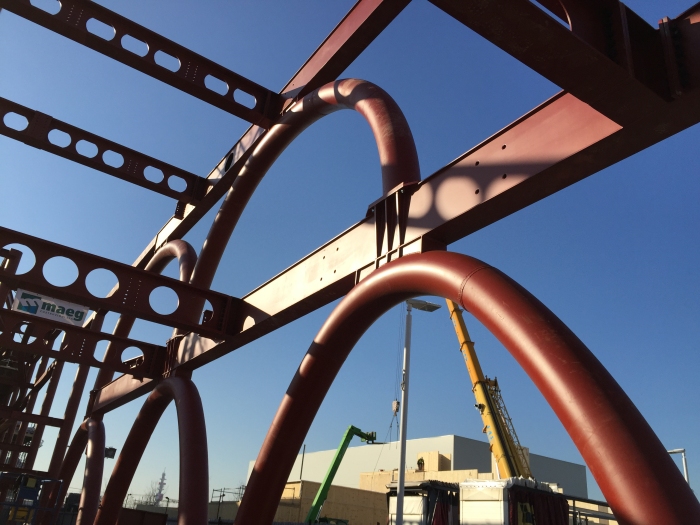

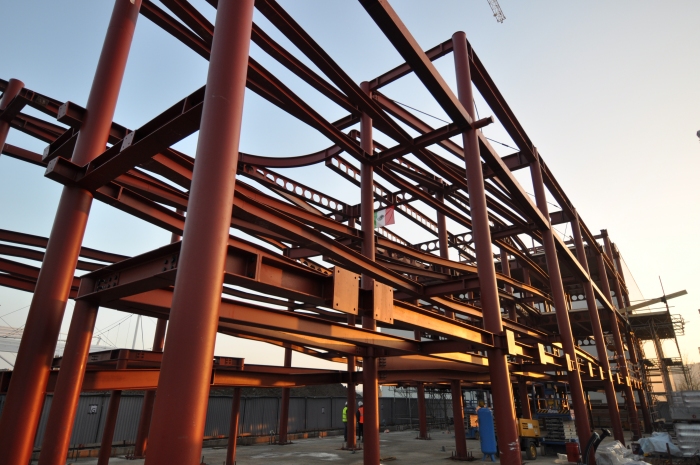

Foto del cantiere
Rendering finale
