PADIGLIONE DEL CILE per Milano EXPO 2015

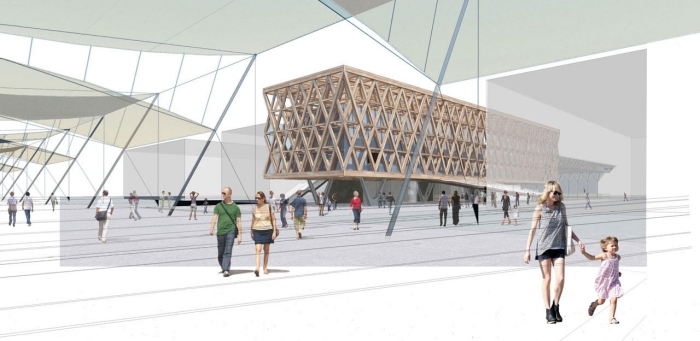

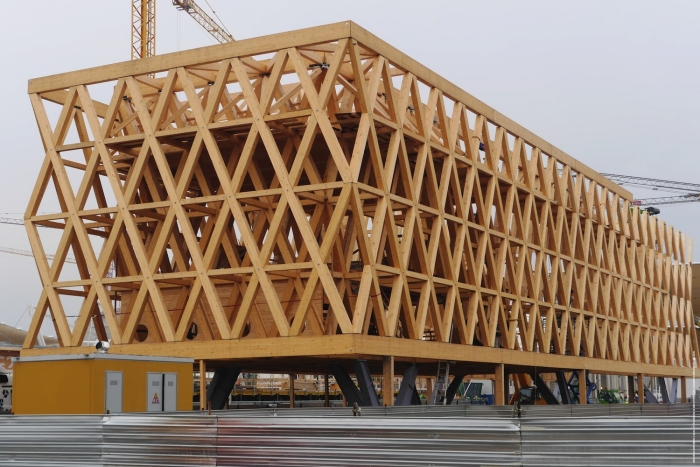

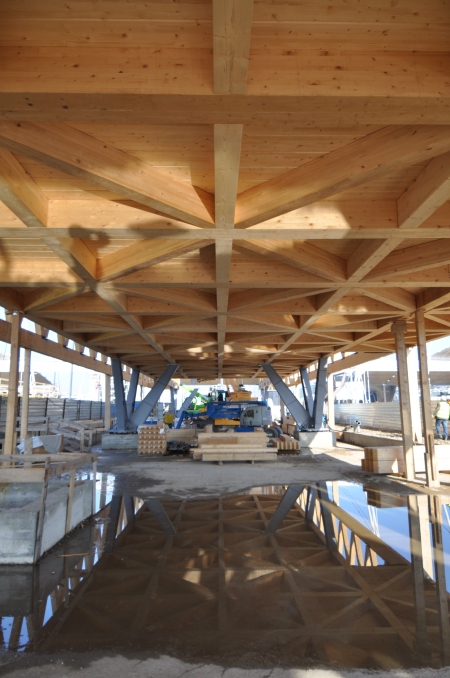

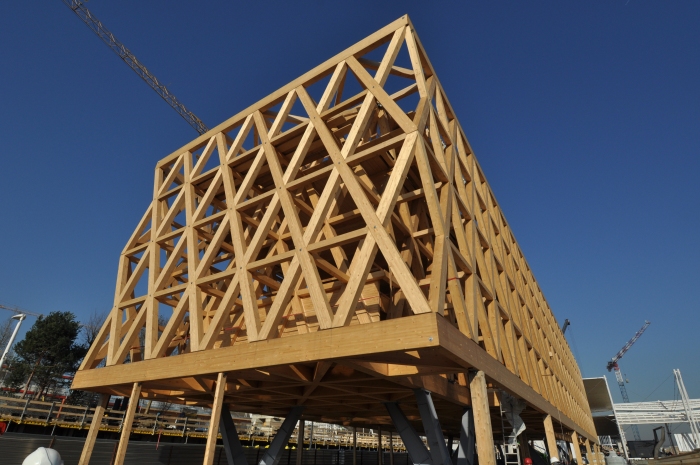

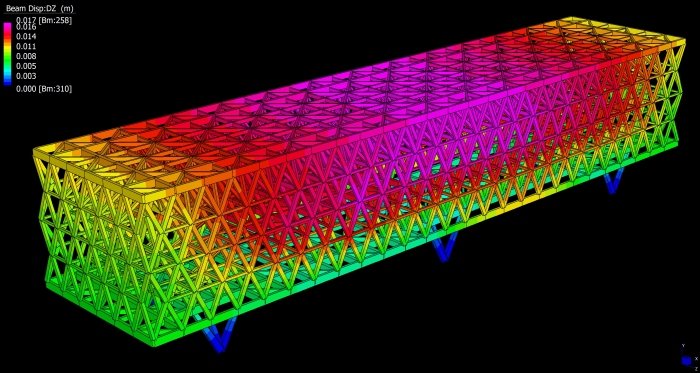

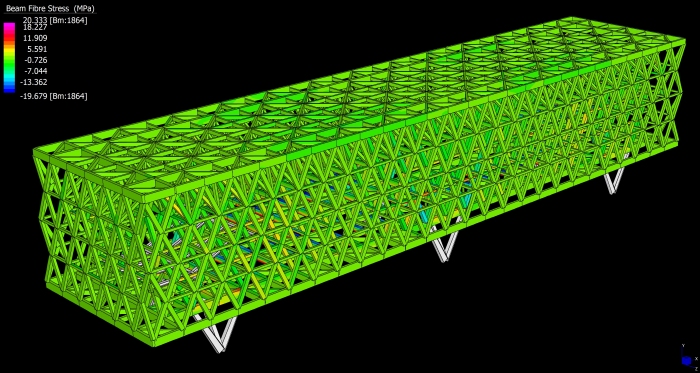

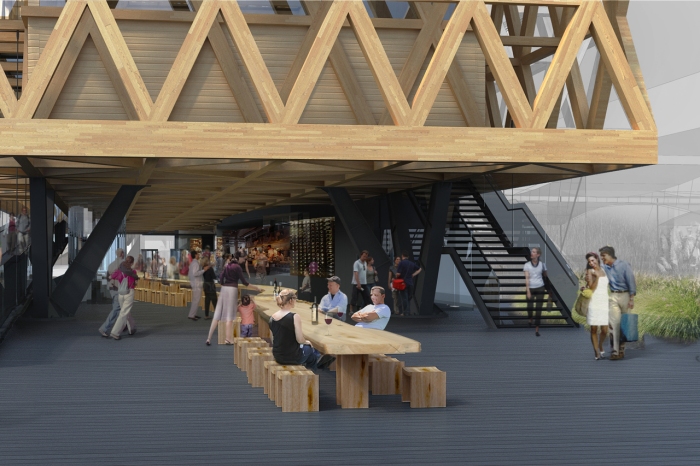

Le fondazioni sono di tipo superficiale, 6 plinti isolati aventi dimensione di 4.8 m x 4.8 m collegati tra loro da un reticolo di cordoli in calcestruzzo armato. La superficie di appoggio del plinto è circa a quota -3.00 m dal piano campagna, in modo da caricare lo strato di terreno di miglior qualità. A piano campagna è stata realizzata una “vasca” in calcestruzzo armato nella quale è stato alloggiato un solaio ad igloo, utile per la dispersione del gas radon e per il passaggio degli impianti. La vasca è realizzata con muretti perimetrali e una soletta armata di spessore 200 mm, sulla quale appoggiano gli igloo altezza 500 mm. Sui plinti sono state ancorate le 6 colonne in acciaio a sostegno della struttura in legno lamellare del padiglione. Quest'ultime sono costituite da piatti in acciaio spessore 15 e 20 mm, saldati a comporre sezioni “a cassone” di base costante 345 mm ed altezza variabile da circa 400 mm fino a circa 770 mm. Ogni colonna presenta tre rami che, partendo dalla testa del plinto ove sono incastrati, si elevano con angolo di circa 60° sull’orizzontale a sostenere le travi in legno lamellare. La struttura del padiglione si sviluppa su tre piani fuori terra, per un’altezza totale massima di 14.80 m sul piano campagna e un ingombro in pianta di circa 65 m x 15 m. Il padiglione presenta una pelle esterna realizzata in travi reticolari di legno lamellare poste sul perimetro, a tutta altezza (con l’esclusione del piano terra), sostenute dalla struttura del tetto. Una struttura reticolare con la stessa geometria ma con sezioni maggiori è collocata sul filo delle colonne, all’interno, e funziona come una trave parete di altezza 10.80 metri (due piani più la copertura), sulla quale sono ancorati i solai. Il piano terra, che contiene le colonne in acciaio, ha altezza circa 4 m; il piano primo risulta impostato a quota +4.00, il piano secondo a quota +8.00 e la copertura a quota +12.00. La parte di edificio tra +12.00 e +14.80 è un reticolo strutturale di travi in legno lamellare con funzione di sostegno del tetto, della facciata esterna e con funzione di ombreggiamento. Il principale materiale utilizzato, legno lamellare omogeneo in classe GL24h, è ottenuto mediante incollaggio di tavole in essenza “pino radiata” giunta appositamente dal Cile in quantità di 1.500 mc, lavorata in Italia e certificata secondo le normative CE nell'unità produttiva di Edolo. Le sezioni utilizzate sono variabili in funzione della posizione: 230 x 330 mm per la facciata esterna, 345 x 330 mm per quella interna distanziata di 2,20 m sul lato corto e 1,30 m sul lato lungo, travi principali 345 x 500 mm, travi secondarie 240 x 380 mm, travi di bordo 345 x 650 mm. La struttura di sostegno del primo orizzontamento è realizzata attraverso l'utilizzo di un corrente perimetrale con sezione 230 mm di base ed altezza di 650 mm, distanziato di 1,30 m sul lato lungo e 2,20 m sul lato corto vi è un secondo anello di corrente perimetrale realizzato con sezione 345 mm di base ed altezza di 650 mm irrigidito da travi secondarie 345 mm per un altezza di 500 mm mentre diagonalmente da correnti da 240 mm di base per un altezza di 380 mm. Il secondo impalcato è realizzato in parte in legno ed in parte in acciaio. La parte in legno è realizzata da un'orditura quadrangolare composta da una banchina esterna di 125 mm con altezza 50 cm all'interno della quale vi è una sottostruttura di travi con base 240 mm ed altezza di 380 mm controventata all'orizzontamento superiore da diagonali 200 mm di base con altezza di 380 mm. La parte di acciaio, per la formazione dei gradoni dell'auditorium, è composta da travi Hea260 chiuse da profili Hea450 e Heb360. La parte centrale della zona espositiva è ulteriormente irrigidita dall'utilizzo di tiranti diam. 20 mm che sorreggono la travatura principale lignea con sezione 140 mm di base per 500 mm di altezza sul quale sono ammorsate delle costole con elementi di 200 mm x 200 mm. L'impalcato di copertura è composto da una battitura di travi con geometria a T rovescia dall'anima generosa avente base di 240 mm ed altezza di 550 mm ordite con passo 2500 mm una dall'altra. Al di sopra si sviluppa la struttura piramidale realizzata attraverso elementi posati con inclinazione a 45° aventi sezioni 180 mm per 180 mm. I piani di calpestio sono stati realizzati attraverso il sistema Lignum K di Habitat Legno.
