AL WASL DOME - DUBAI - UAE - EXPO 2020
AL WASL DOME - DUBAI - UAE - EXPO 2020
COMMITTENTE: Expo 2020 Dubai
PROGETTO ARCHITETTONICO: Adrian Smith - Gordon Gill Architecture
GENERAL CONTRACTOR: Cimolai Rimond M.E.
PROGETTO COSTRUTTIVO E DI MONTAGGIO: UT Cimolai e Maffeis Engineering

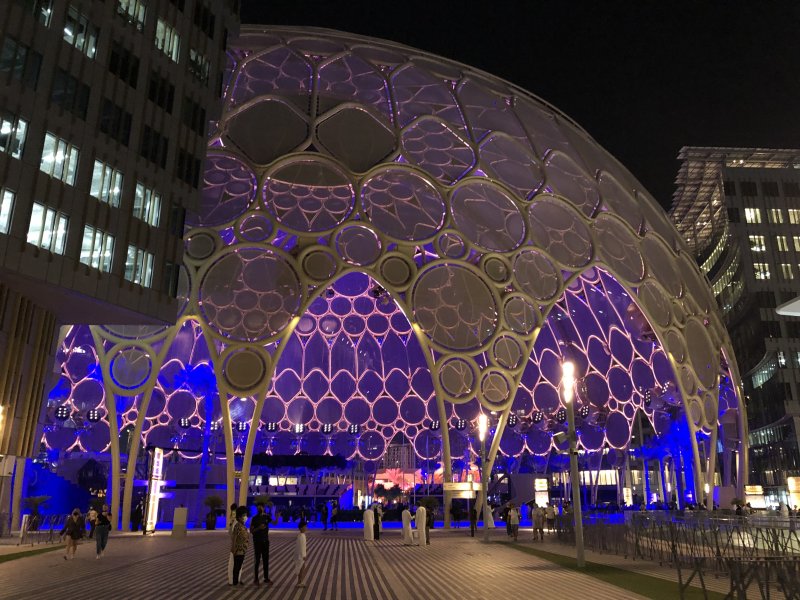

La copertura della piazza centrale del nuovo complesso EXPO 2020 a Dubai, progettata dagli architetti Adrian Smith e Gordon Gill, e' una cupola di acciaio rivestita di tessuto high-tech per proiezioni immersive a 360 gradi, di ben 130m di diametro e 67m di altezza.
La struttura metallica del peso di circa 2500t e' costituita da elementi tubolari, tra loro interconnessi cosi' da realizzare un complesso motivo ad anelli.
Opera della Cimolai sono il progetto costruttivo con ingegnerizzazione del nodo e il progetto di montaggio e delle relative attrezzature, oltre che la produzione e il montaggio della cupola.

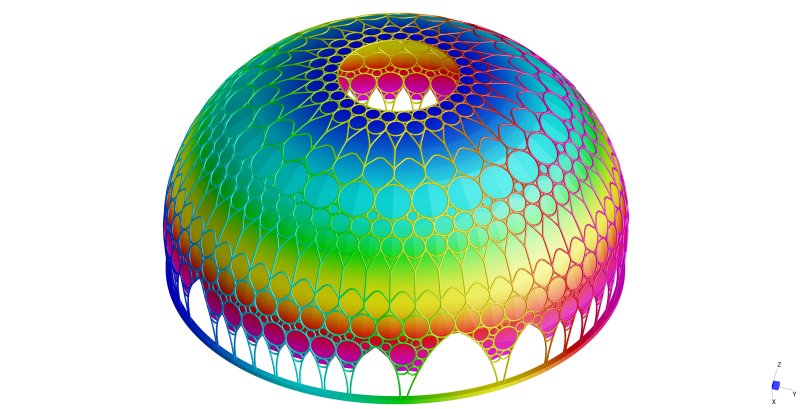

Cimolai ha utilizzato il codice di calcolo Straus7 per realizzare il modello FEM della cupola per le verifiche di resistenza e di stabilita' durante le fasi di montaggio step by step e ottenere la congruenza desiderata.
Sono state, inoltre, modellate a elementi plate con mesh raffinata le zone di interazione tra gli anelli, per le verifiche di resistenza locale, utilizzando sia il solutore lineare che non lineare per materiale, e per quelle di stabilita' con il solutore Linear buckling.
Testo, foto e immagine del modello di calcolo per gentile concessione di Cimolai Spa.
|
