ANALISI DI VULNERABILITA' SISMICA
DEL TEATRO LA FENICE DI VENEZIA
Per gentile concessione degli autori dell'analisi
Ing. Alessandro Gasparini – Padova
Ing. Roberto Scotta – Treviso
Ing. Giorgio Serafini – Padova
e di SACAIM SPA capogruppo mandataria dell'ATI
che ha realizzato la ricostruzione del Teatro
Testo e modelli di calcolo gentilmente concessi dagli AutoriFoto del Teatro gentilmente concesse da SACAIM spa
Il modello numerico riproduce fedelmente la geometria del teatro la Fenice di Venezia,
allo stato di fatto derivante dall’intervento di ricostruzione concluso a dicembre 2003.
Il teatro la Fenice si compone di 5 corpi distinti. I tre volumi centrali, Sale Apollinee,
Cavea teatrale e Palcoscenico, e i due volumi laterali, ovvero l’Ala Sud
e l’Ala Nord.

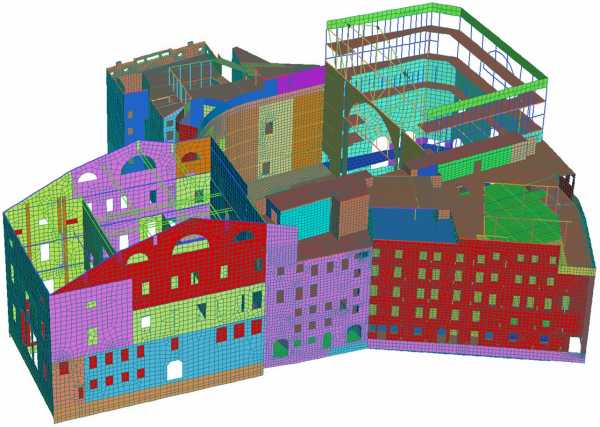

Il modello tridimensionale si compone di:
- 99915 nodi
- 99281 elementi shell
- 5963 elementi beam
- 822 links.
Il numero totale di gradi di libertà è 578837

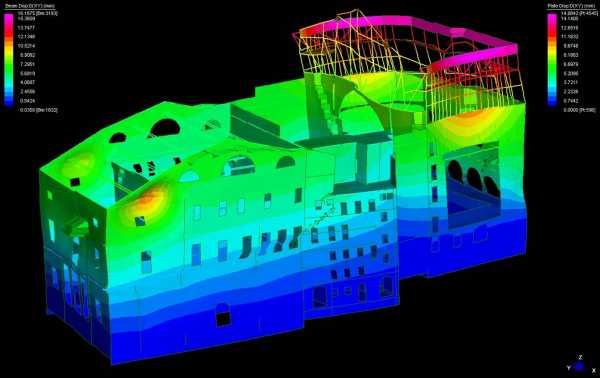

Vista deformata del modello per l'azione sismica in direzione X, con analisi statica equivalente
Per i diversi materiali si è assunta una legge costitutiva elastica lineare assegnando le caratteristiche
meccaniche ottenute dalle prove conoscitive condotte in sito durante l’intervento di ricostruzione.
Il modello è stato utilizzato dagli autori per effettuare le verifiche di vulnerabilità sismica del Teatro
come dettate dall’OPCM 3274/03 e successive modifiche e integrazioni. E’ stata fatta un’analisi statica
preliminare per valutare lo stato pensionale dovuto ai carichi gravitazionali.

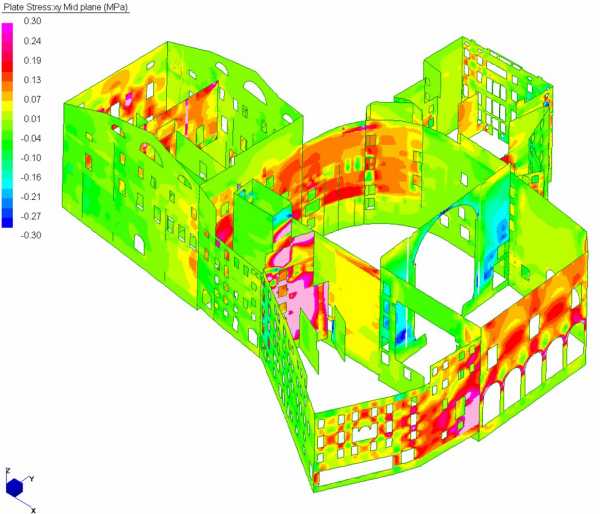

Tensioni tangenziali nel piano delle murature per l'azione sismica in direzione Y, con analisi statica equivalente
L’analisi sismica è stata condotta per entrambe le direzioni principali dell’edificio sia con il metodo
statico equivalente, sia con il metodo dell’analisi modale con spettro di progetto. I risultati ottenuti
dal modello numerico sono stati utilizzati per eseguire le verifiche di sicurezza dell’edificio.

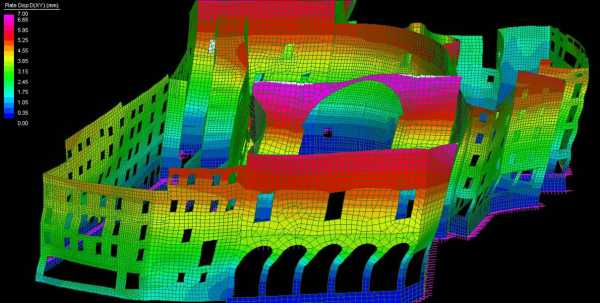

Vista deformata del modello per l'azione sismica in direzione Y, con analisi spettrale

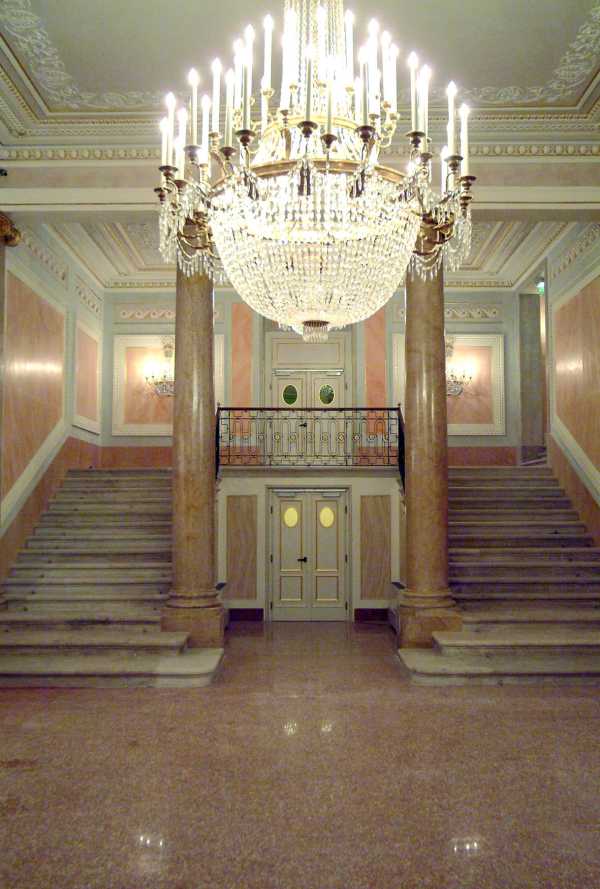

Le foto della ricostruzione del Teatro
