Sistema M.O.S.E

Habitat sottomarino di Malamocco - Venezia

COMMITTENTE: Ministero delle Infrastrutture e dei Trasporti
Provveditorato Interregionale per le Opere Pubbliche per il Veneto, il Trentino Alto Adige,
il Friuli Venezia Giulia, tramite il concessionario Consorzio Venezia Nuova
CARPENTERIA METALLICA: Cimolai S.p.A.
PROGETTO STRUTTURALE: Cimolai S.p.A.
PROGETTO DEI SISTEMI DI IMMERSIONE ED EMERSIONE: Cimolai S.p.A.
PROGETTO DEI SISTEMI TOPOGRAFICI: Cimolai S.p.A.

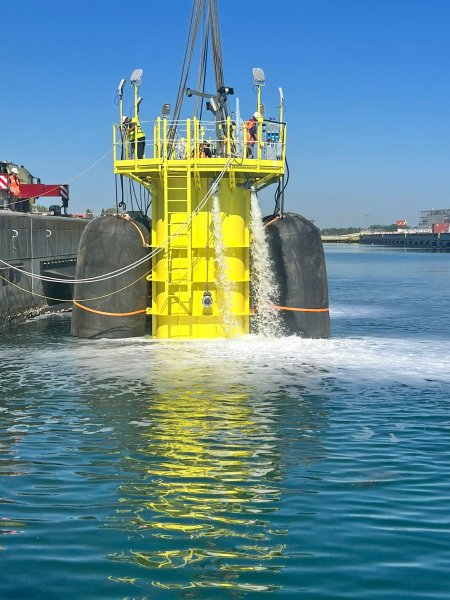

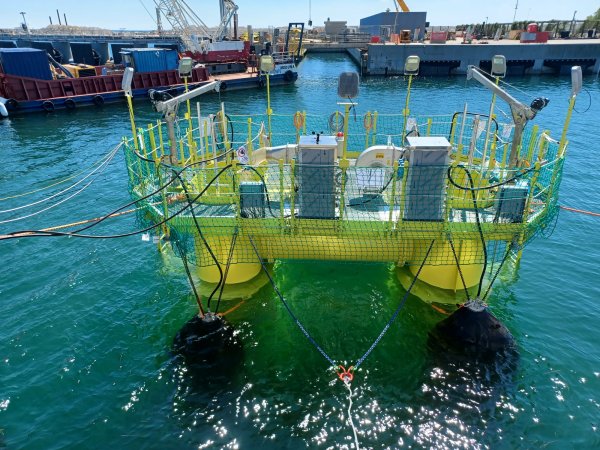

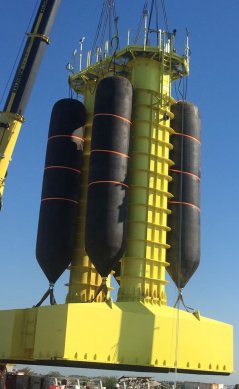

Per la posa e manutenzione delle rotaie della gate lato mare della conca di navigazione di Malamocco a Venezia, nell'ambito del sistema M.O.S.E., CIMOLAI SPA ha progettato e realizzato un habitat sottomarino del peso di 93t in lamiera di acciaio nervato che permette, a pressione neutra, di lavorare a -14m di profondita' in ventilazione forzata. L'Habitat e' formato da due campane gemelle a pianta rettangolare 2.5x10.26m, dotate di guarnizione di tenuta, collegate tra loro da due corridoi, di circa 1m di larghezza. L'accesso dal ballatoio superiore e' dato da due pozzi, di sezione ovale 2.42*1.370m e 13m di altezza, dotati di scalette interne.

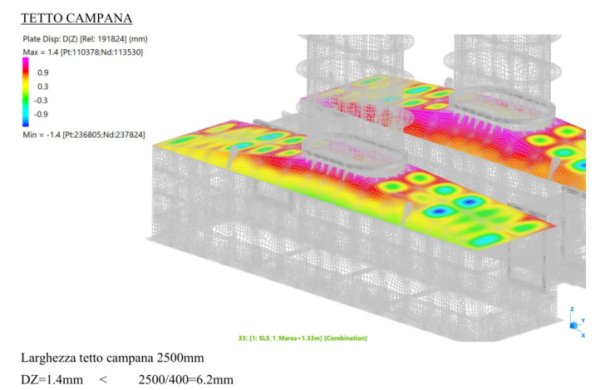

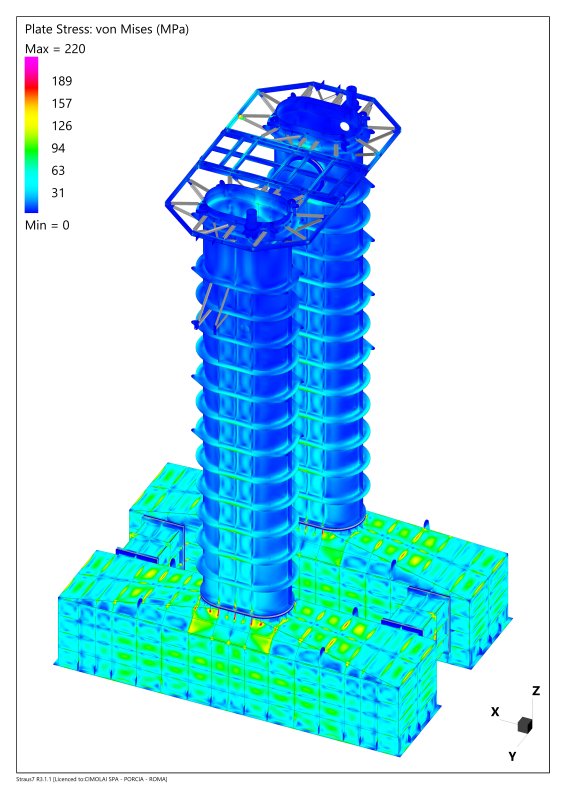

Cimolai ha utilizzato il codice di calcolo Straus7 per realizzare il modello FEM a elementi plate a quattro nodi, caricato con diverse combinazioni di vincolo in load-out, immersione, navigazione ed emersione, e di carico, comprensive di pesi propri e permanenti, corrente marina, vento, cresta e cavo d'onda, secondo diverse direzioni e tempi di esposizione e di ritorno di normativa. Le analisi, sia lineari che non lineari, hanno permesso di verificare lo stato tensionale, deformativo e di stabilita' locale e globale a valle di analisi specialistiche meteo marine e CFD.

Testo, foto e immagine del modello di calcolo per gentile concessione di Cimolai S.p.A.

---
