Realizzazione del nuovo
PALAHOCKEY di Torino
Progetto definitivo
Arata Isozaki & Associates Co. Ltd con ARUP srl
Progetto esecutivo
Favero & Milan Ingegneria srl con Milano Progetti spa
Testo e immagini gentilmente concessi da
Favero & Milan Ingegneria srlL’edificio è il nuovo palahockey,
per l’evento delle Olimpiadi Invernali Torino
2006.
L’opera è in corso di realizzazione a Torino, a lato dello Stadio Comunale, e
prevede la costruzione di un edificio con un livello a doppia altezza fuori
terra, e due piani interrati. La pianta dell’edificio è rettangolare, di
dimensioni 100 m x 190 m, per un altezza massima di
circa 20 m.

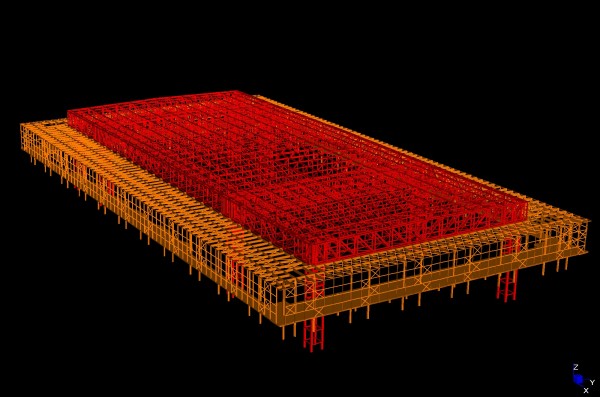

L’opera si compone
di:
§
una

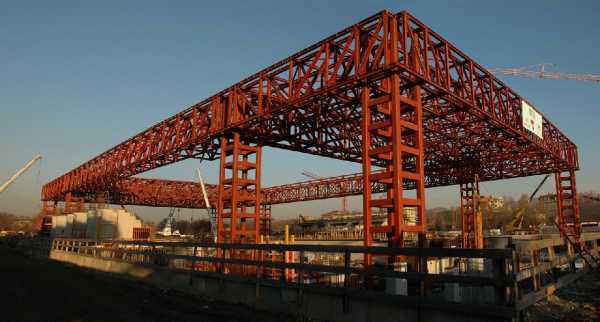

grande copertura, costituita da una struttura reticolare metallica spaziale,
sostenuta da 8 torri, chiamate “megacolonne”, a struttura metallica di sezione
quadrata 3.2 m x 3.2 m;
§
una

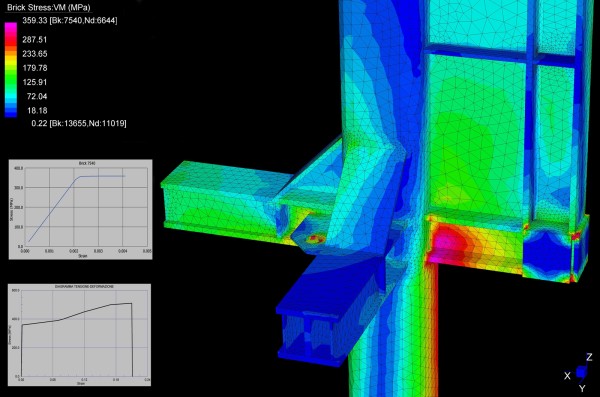

fascia perimetrale, denominata “lean-to”, lungo l’intero perimetro
dell’edificio, costituita da colonne metalliche connesse alla grande copertura
con un sistema a cerniera;
§
tribune
fisse e mobili, in acciaio e calcestruzzo armato;
§
un
impalcato temporaneo a livello 0.00 sopra il campo del ghiaccio, che permette
diverse soluzioni di utilizzo dell’arena;
- un blocco in calcestruzzo armato denominato “Energy Center” , che è l’unità impiantistica principale dell’opera;
- due livelli interrati con struttura in calcestruzzo armato, parte gettato in opera e parte prefabbricato.

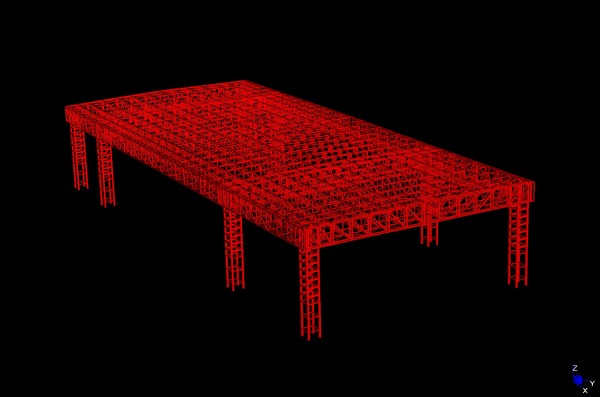

La grande copertura è un
reticolo di membrature avente orditura bidirezionale in appoggio sulle grandi torri. Strisce reticolari di maggiore rigidezza sono
poste lungo il perimetro e trasversalmente tra le due coppie di grandi colonne,
delimitanti la grande baia
centrale.
In pianta la grande copertura è
rettangolare con dimensione 70×162 m ed ha altezza media di 5.4 m. Gli appoggi
sulle colonne sono sul perimetro della grande copertura
e definiscono un’unica campata di 70 m nella direzione trasversale e tre campi
di 30, 90 e 42 m lungo la direzione longitudinale. La superficie complessiva
è 11340 m2.

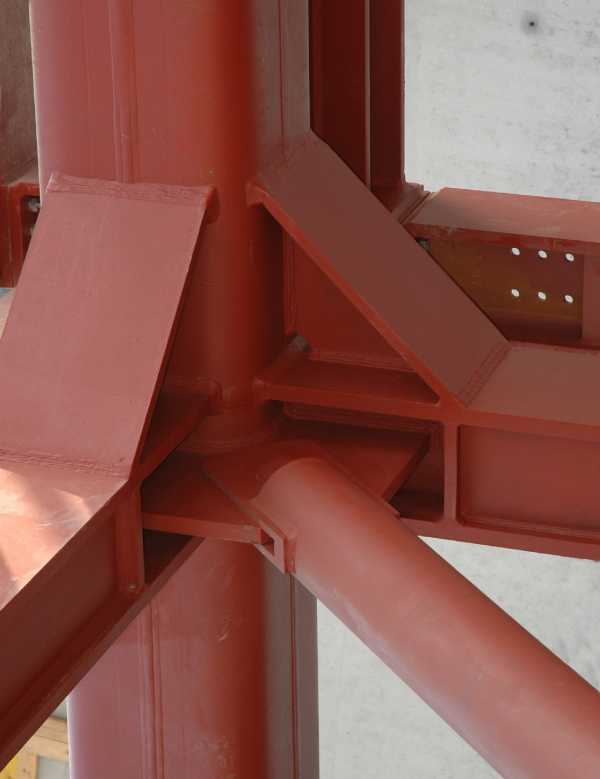

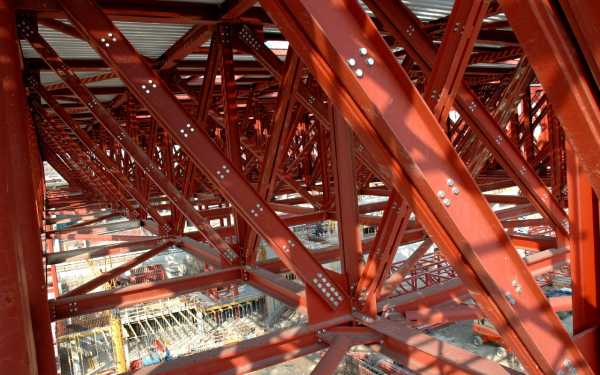

La maglia strutturale è di 5.4 m×5.4 m. Il graticcio di
copertura è costituito da correnti superiori ed inferiori orditi lungo due
direzioni ortogonali X ed Y e collegati da montanti
verticali e diagonali. Le strisce perimetrali sono composte da travature reticolari con funzionamento a portale,
parallele tra loro ma poste a distanza 3.2m per impostarsi direttamente sui
montanti che compongono le torri. Sulle medesime strisce si trovano le
controventature di falda.
La parte superiore viene chiusa
con pannelli autoportanti di lamiera grecata con sovrapposto un sandwich
costituito da materiale coibente ed impermeabilizzante, avente anche capacità di
isolamento acustico.
All’interno del reticolo di copertura sono inserite le
passerelle di servizio per l’impiantistica e la manutenzione della
copertura.
