ANALISI STRUTTURALE PER LA COPERTURA
DELLO STADIO DI LE HAVRE (F)
Project: Grand Stade de l’Agglomération Havreaise
City: Le Havre, France
Architect: SCAU, France
Client: NOVUM Structures GmbH, Germany
Engineers for ETFE roof and facade:
LEICHT Structural engineering and specialist consulting GmbH, Germany
Testi e immagini per gentile concessione LEICHT GmbH
DESCRIZIONE SINTETICA DELL'OPERA
|

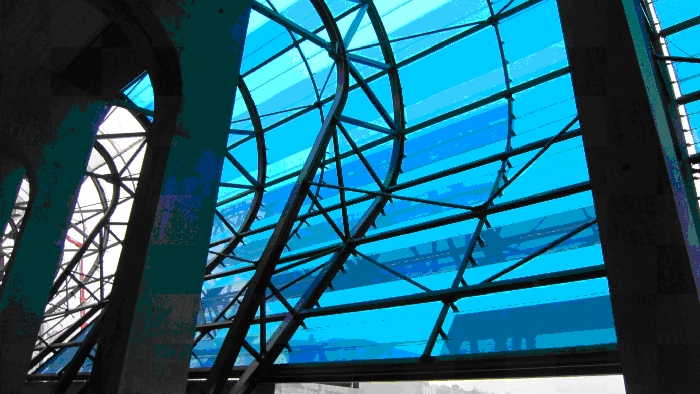

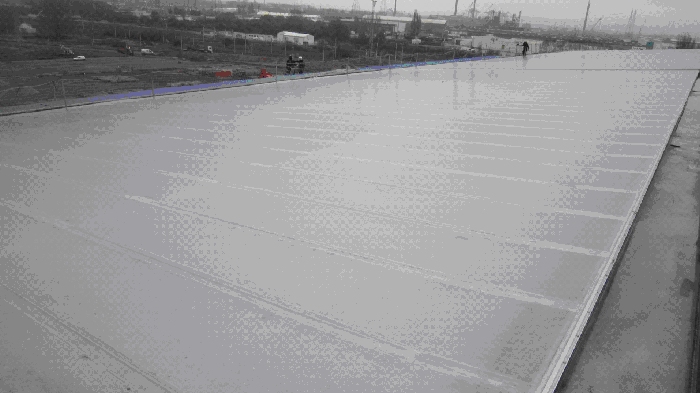

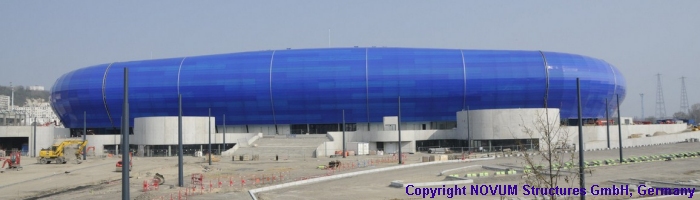

Negli anni 2011-2012 è stato costruito a Le Havre, in Francia, uno stadio per circa 25000 persone. Per la copertura, a completamento della struttura metallica, è stato utilizzato un singolo telo pretensionato di ETFE. Il vantaggio di questa scelta è sia di tipo strutturale – estrema leggerezza e minimo spessore – che di tipo architetturale – per il risultato estetico della copertura e della facciata. Dal punto di vista strutturale, il telo di ETFE, dello spessore di 0.25mm, è sostenuto da cavi in acciaio inossidabile ad interasse di 0.75m. Al limite di ogni campo, il telo è agganciato ai cavi di acciaio con profili di alluminio.

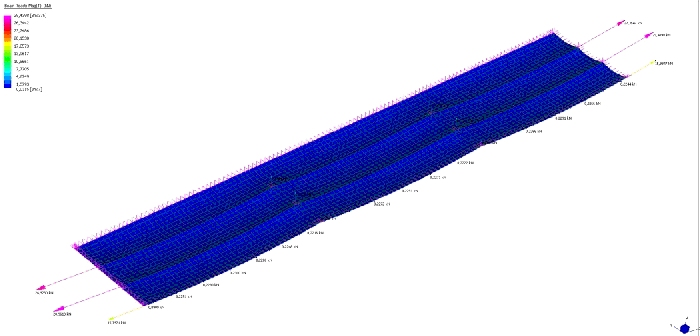

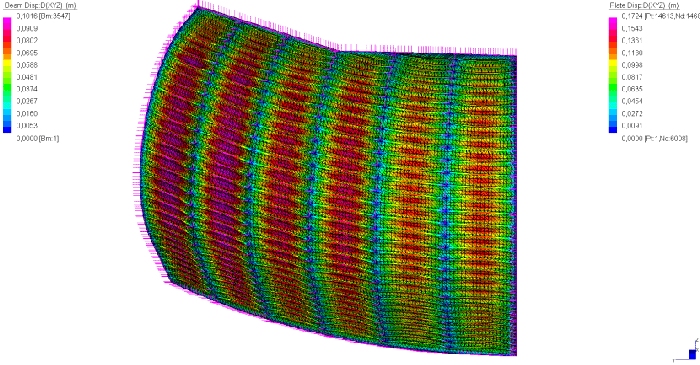

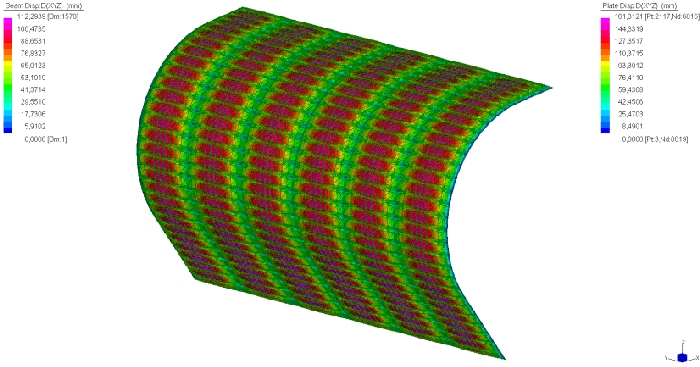

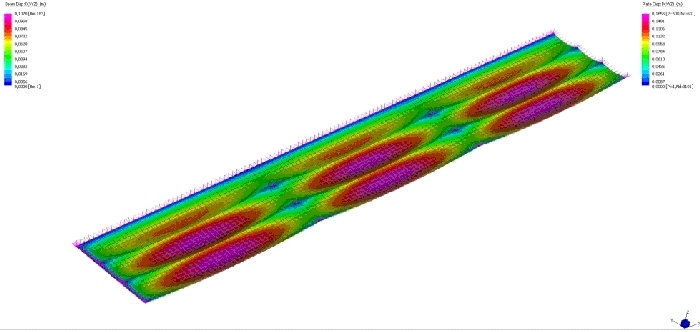

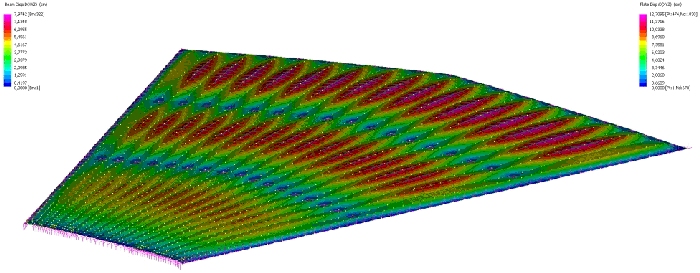

Il calcolo del sistema telo/cavi è stato fatto con il programma Straus7.
Complessivamente con questo sistema è coperta una superficie di 32000 m².
|
