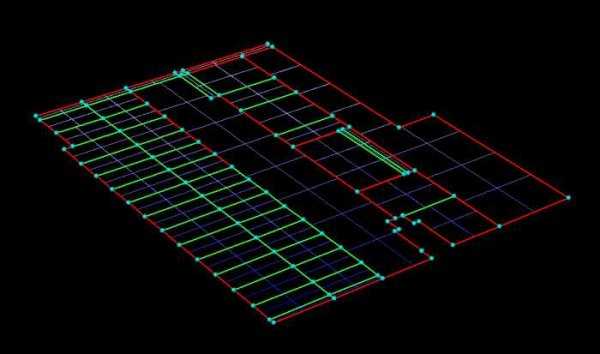

Riparazione della geometria importata. Si nota come gli spigoli evidenziati in rosso appaiano ora solo sul bordo esterno della platea. Straus7 dispone di strumenti particolarmente efficaci per la riparazione di matematiche importate da ambiente CAD.

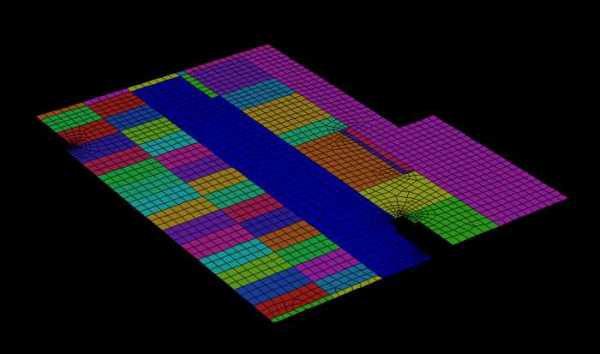

Generazione automatica della mesh ad elemenenti quadrangolari. Le proprietā generate corrispondono alla numerazione iniziale delle superfici, in modo che sia agevole distinguere il bordo tra due regioni adiacenti. Si nota l'infittimento degli elementi in corrispondenza di spigoli geometrici e la completa continuitā degli elementi che formano la platea.

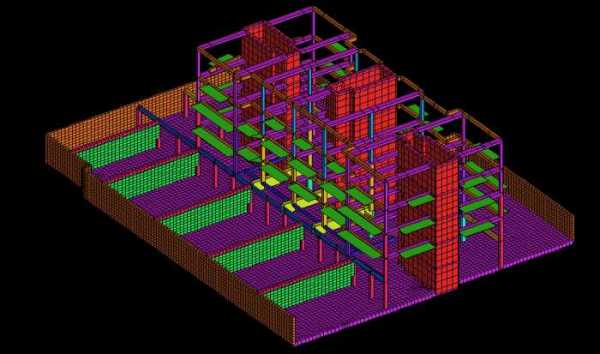

Sulla platea viene adagiato l'edificio oggetto di verifica. E' agevole in Straus7 creare due modelli separati per edificio e fondazioni, e unirli poi, con semplici operazioni di copia-incolla, a formare una unica entitā.

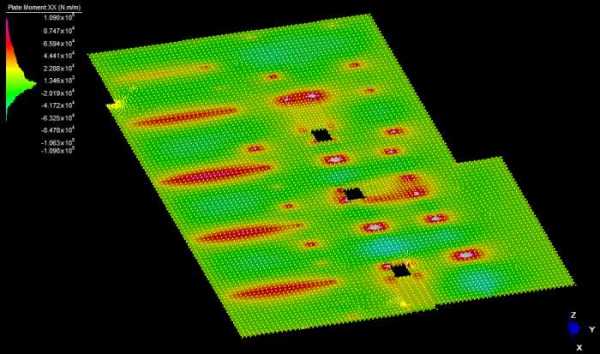

Visualizzazione del momento flettente per unitā di larghezza della platea nella condizione di peso proprio. Si notano le concentrazioni di tensione in corrispondenza degli elementi verticali. Il modello descritto utilizza una formulazione alla winkler e per tale attributo č possibile specificare il vincolo unilatero, non resistente a trazione.

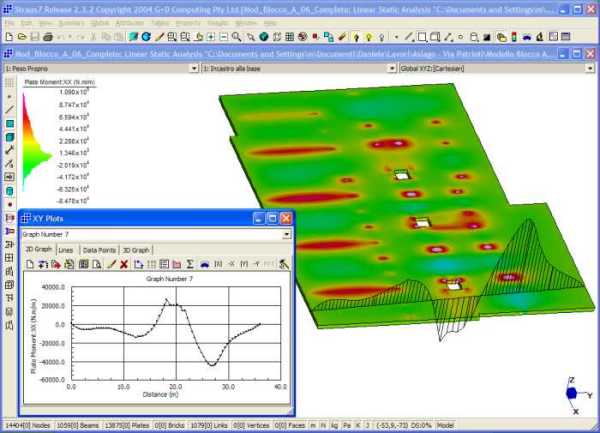

Il comando Graphing di Straus7 consente la rappresentazione dei momenti flettenti nella platea anche con rappresentazione 3D direttamente sul modello. Straus7 esegue l'integrazione delle sollecitazioni finali per il dimensionamento e fornisce i valori dei parametri di sollecitazione in equilibrio con i valori massimi risultanti dagli inviluppi.

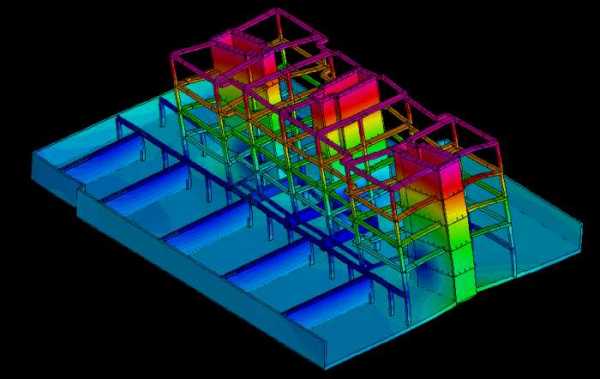

Configurazione deformata del primo modo di vibrare. Le masse partecipanti al sisma sono facilmente calcolate automaticamente previo inseriment di un coefficiente dinamico durante l'applicazione del carico.
