PONTE SUL FIUME NANAY IN PERU
PONTE SUL FIUME NANAY IN PERU
Cliente - CPL Consorcio Puentes de Loreto
Progetto Esecutivo Ponte Strallato - JACK LOPEZ Ingenieros S.A.C.
Progetto Costruttivo opere civili - PEDELTA
Progetto Costruttivo Impalcato metallico - CIMOLAI S.p.A.
Progetto di Montaggio Ponte Strallato - CIMOLAI S.p.A.
Progetto e certificazione gru derrick - CIMOLAI S.p.A.
Fornitura e montaggio carpenteria - CIMOLAI S.p.A.
Controllore del progetto di montaggio - CESMA Ingenieros

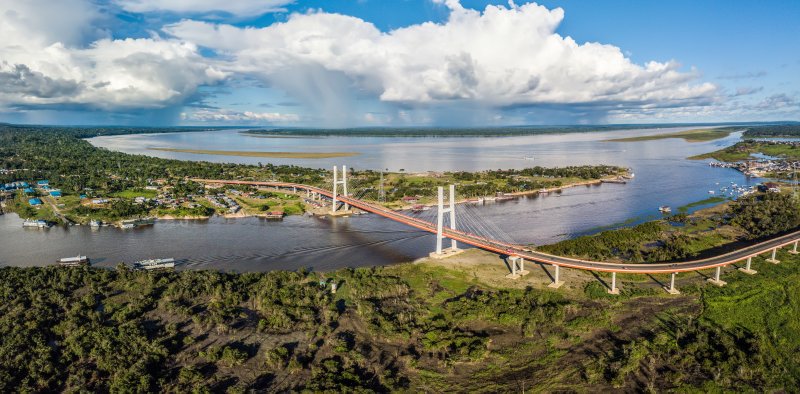

Nel nord del Peru', nella regione amazzonica di Loreto, e precisamente nella citta' di Iquitos, capoluogo di oltre 300.000 abitanti, la Cimolai S.p.a. ha realizzato il nuovo ponte strallato in carpenteria metallica sul fiume Nanay, a poche centinaia di metri dallo sbocco nel Rio delle Amazzoni. L'opera avvia un importante progetto che mira a realizzare il collegamento terrestre della regione, ad oggi raggiungibile solo via fluviale o aerea, con il resto del paese e con le zone piu' interne della selva.
Il ponte e' composto da una campata centrale di 241.5m e due campate laterali da 91.5m per un totale di 424.5m.

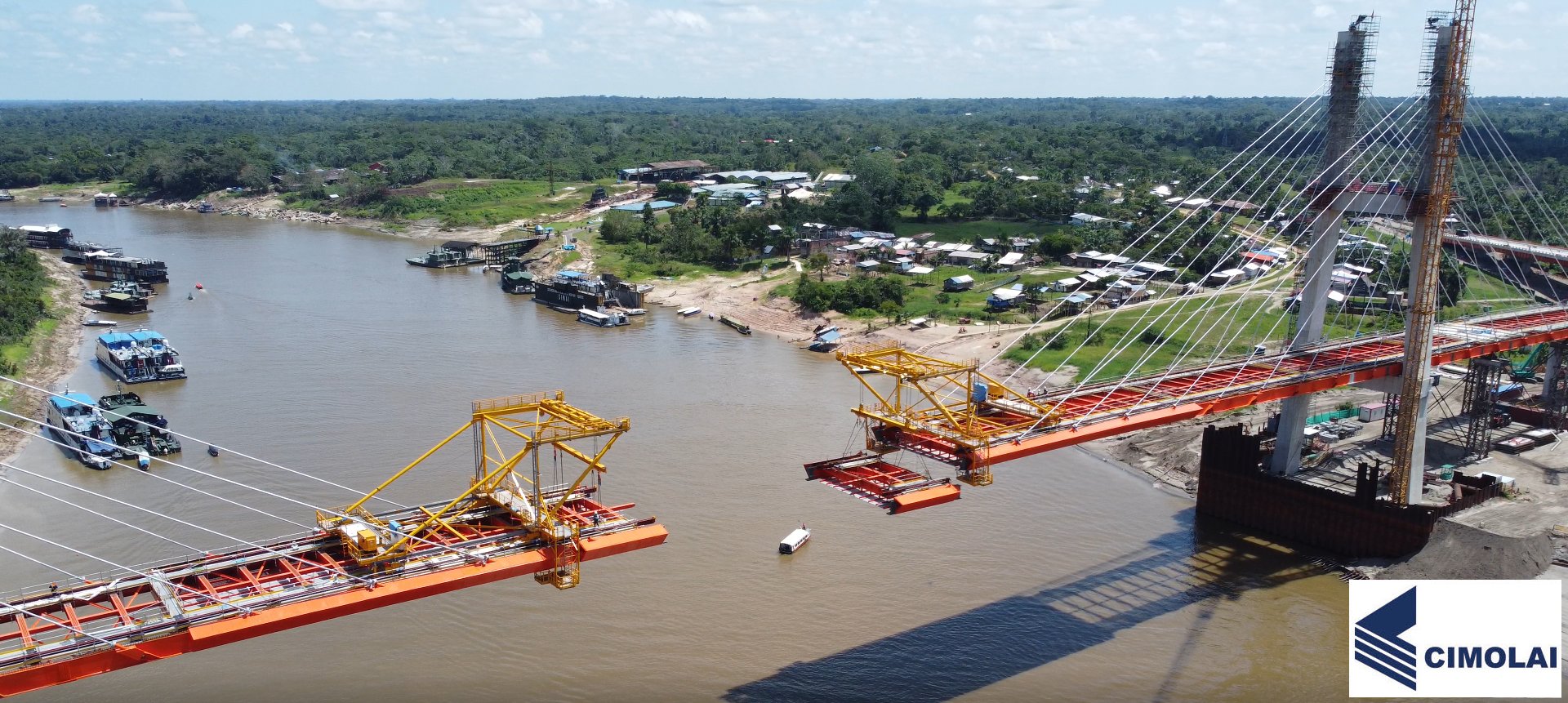

I conci del ponte sono sollevati dal fiume mediante derrick su rotaie che permette inoltre l'installazione dei cavi lato fiume e la posa delle predalles prefabbricate.

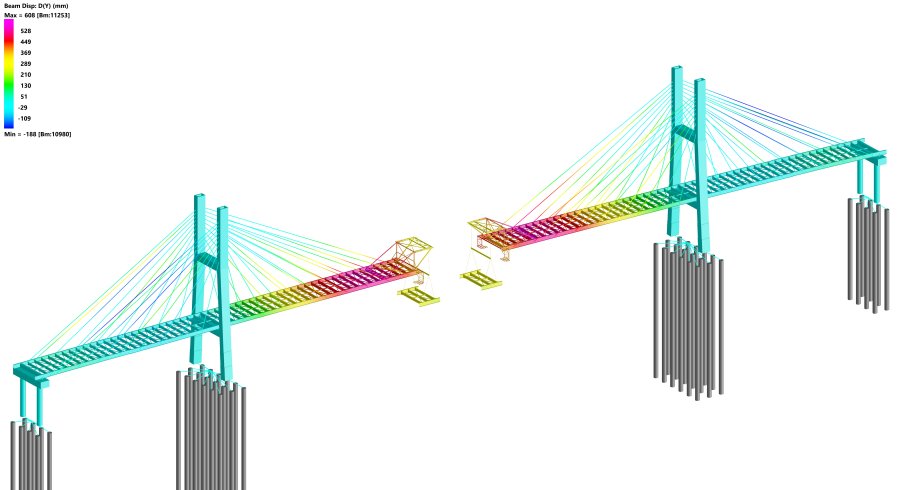

Mediante il software Straus7 e' stato eseguito il modello FEM globale a stage con elementi beam che ha permesso di verificare tutte le fasi di avanzamento della costruzione, di tesatura dei cavi, di getto e collaudo.
Attraverso dettagliate analisi non lineari per geometria con la tecnica degli stages e' stato possibile seguire la deformata progressiva con precisione e giungere cosi' alla livelletta stradale finale, con pieno controllo delle evolute delle sollecitazioni.
Inoltre, numerose verifiche di dettagli costruttivi sono state condotte su modelli locali realizzati con elementi plate, con sollecitazioni estratte del modello globale grazie alla tecnica del sub modeling.
Testo, foto e immagine del modello di calcolo per gentile concessione di Cimolai Spa.
|
