Novità della rel. 2.2 - aprile 2003

1. Ogni modello creato con una precedente versione di Straus7 è pienamente compatibile con la nuova versione 2.2 I modelli creati con la versione 2.2 non possono essere aperti con nessuna versione precedente. La modalità di esportazione in formato testo garantisce comunque compatibilità con le versioni precedenti.
2. La versione 2.2 richiede l'inserimento di una nuova password.
3. Con la nuova versione viene incluso un file PDF contenente alcuni tutorials per la generazione automatica della mesh descritti nel dettaglio. Si raccomanda lo svolgimento di tali tutorials prima di iniziare ogni attività in tal senso.

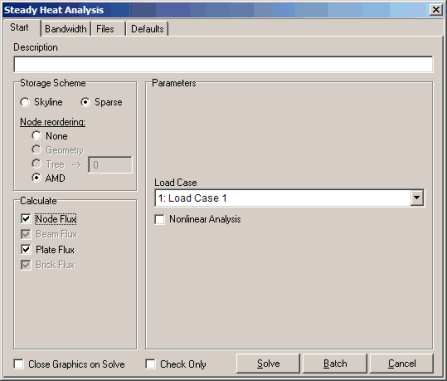

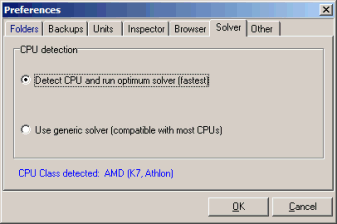

Solutore sparso

API

• La parola Application si riferisce al nome dell'applicazione principale. Tale applicazione è naturalmente Straus7 nelle funzionalità di pre-processing, post-processing e come solutore.
• La parola Interface si riferisce all'interfaccia. Essa è costituita da una DLL Win32 chiamata "St7API.DLL". La sigla DLL significa letteralmente libreria dinamica di collegamento ed è una specie di programma che però non può essere eseguito in modalità autonoma. Una DLL, in genere, fornisce funzionalità specifiche che possono essere recuperate chiamandole da un programma esterno.
• Programming si riferisce al fatto che l'interazione tra l'utente e Straus7 avviene attraverso un linguaggio di programmazione invece che per mezzo dell'interfaccia grafica classica (GUI: Graphical User Interface). Il programmatore può quindi sviluppare un programma in grado di eseguire funzioni di Straus7 richiamando le funzioni fornite con le API.

1. Creare direttamente nuovi modelli Straus7 (file St7 binari).

2. Modificare file Straus7 esistenti.

3. Lanciare i solutori di Straus7.

4. Estrarre e modificare a piacere i risultati di una simulazione.


• Sviluppatori di software che intendono includere delle capacità di FEM all'interno dei loro pacchetti. Esempi tipici possono includere software per la progettazione, ottimizzazione o software per il post-processamento dei risultati di Straus7.
• Utenti di Straus7 che intendono processare i risultati di Straus7 con modalità non ancora supportate nell'interfaccia principale. Un possibile utilizzo può estendersi alla generazione di relazioni tecniche personalizzate.
• Utenti Straus7 che hanno interesse nella creazione di modelli parametrici o la cui creazione possa automatizzarsi.
• Utenti Straus7 che intendono scambiare i dati dei modelli con altre applicazioni.
• Utenti di altri software di analisi che intendano utilizzare le spiccate caratteristiche di pre e post processing dell'ambiente Straus7 e poi eseguire le loro analisi in un ambiente diverso. Per esempio un piccolo programma che sfrutti le API potrebbe aprire un modello St7, esportare i dati in un formato richiesto da un altro software di analisi ed avviare la soluzione. Una volta ottenuti i risultati essi possono essere visualizzati in Straus7.
• Ricercatori che necessitano di compiere, in alcune fasi del loro lavoro, analisi ad elementi finiti. Ad esempio l'analisi stocastica delle strutture richiede la soluzione di una larga varietà di modelli in cui la geometria o le proprietà siano soggette ad una similare variazione aleatoria. Le API possono essere utilizzate nella scrittura di un programma per la soluzione di tutti questi modelli, per la sintesi dei risultati e per produrre infine un rapporto tecnico in automatico.

1. La libreria dinamica di collegamento (DLL) St7API.DLL. Tale file costituisce l'interfaccia tra i vari programmi e Straus7.
2. I files header. Questi files permettono ad un compilatore esterno di comunicare con St7API.DLL. I files header contengono la definizione di tutte le costanti utilizzate insieme alle convenzioni di chiamata delle funzioni per ogni linguaggio supportato. E' allegato un set di files header per ogni linguaggio (ad es. Delphi, C, C++, FORTRAN, ecc.). Si noti che in alcuni casi il formato del file di header è dipendente dal produttore del linguaggio di compilazione - ad es. il file header per Microsoft Visual C++ e' differente da quello per Borland C++.
3. Una applicazione di esempio. Per illustrare l'utilizzo delle API, e' fornito il codice sorgente di una semplice applicazione, per i vari linguaggi supportati.
4. La documentazione delle API di Straus7. In questo manuale (fornito come file PDF) sono definite tutte le funzioni disponibili, convenzioni di chiamata con spiegazione dei messaggi di errore. Ad ogni funzione e' associato un semplice esempio chiarificatore, scritto utilizzando vari tipi di linguaggio di programmazione.

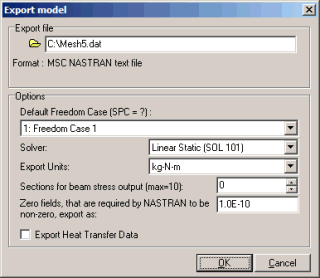

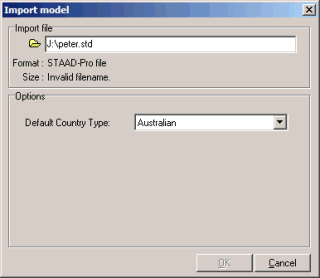

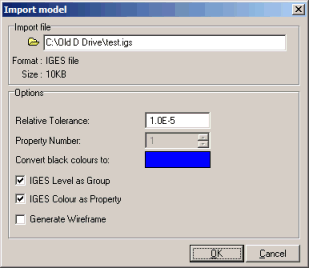

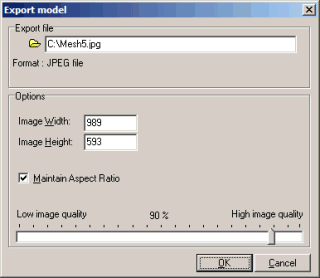

Nuove opzioni di importazione ed esportazione

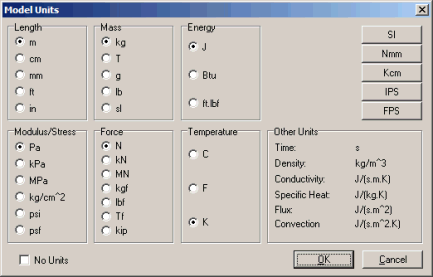

Nuove unità di misura

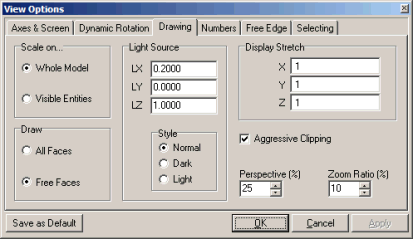

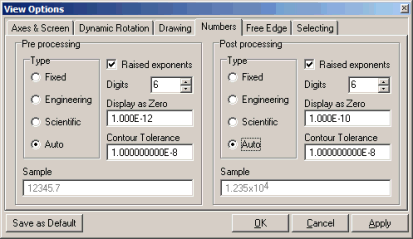

Cambiamenti nelle opzioni di visualizzazione

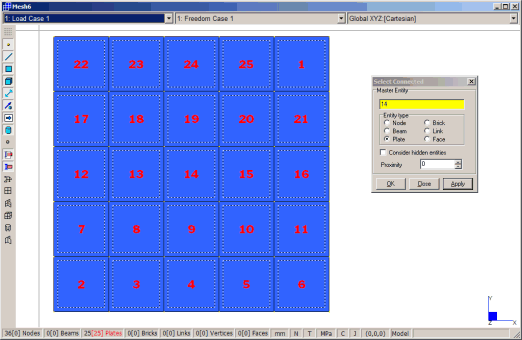

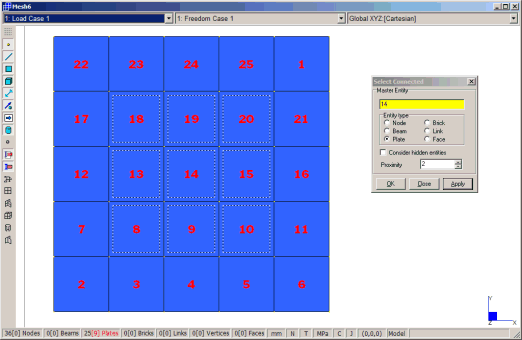

Nuove opzioni di selezione

Novità per elementi Beam

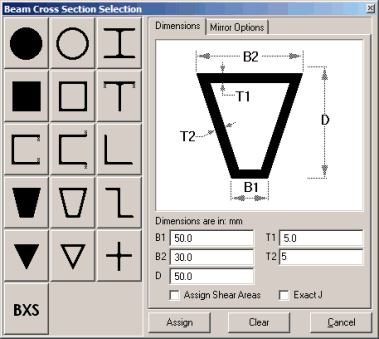

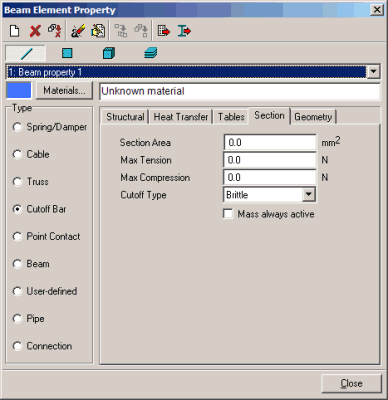

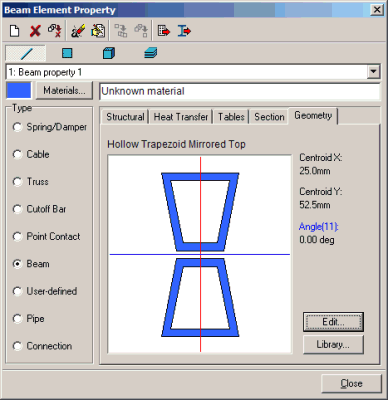

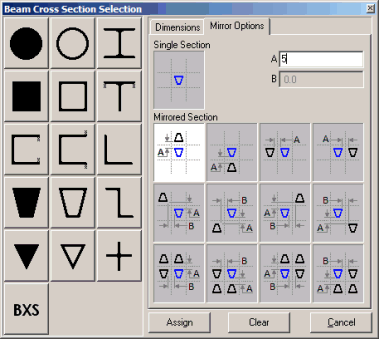

New Beam Sections

Nuove opzioni per elementi Plates e Bricks

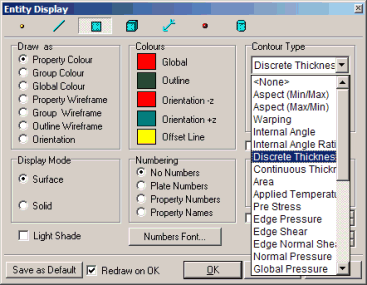

• L'opzione di visualizzazione dello spessore dei plates (Plate Thickness) è stato sostituito da altre due voci: spessore discreto (Discrete thickness) e spessore continuo (Continuous thickness). Lo spessore discreto ha la stessa definizione che aveva nella versione 2.1.0 di Straus7. Con tale opzione una barra discreta, contenente un intervallo per ogni spessore presente, viene visualizzata. L'opzione "Continuous Thickness" visualizza invece una barra continua, che sarà più utile in versioni future di Straus7 in cui lo spessore potrà essere assegnato indipendentemente dalla proprietà.

• Per una più facile gestione di modelli con elemeti sia QUAD che TRI, è disponibile un nuovo contour "Internal Angle Ratio". Tale rapporto viene calcolato nel modo seguente: TRI = ABS(Angle-60)/60 and QUAD = ABS(Angle-90)/90, rendendo più semplici le operazioni di verifica degli angoli interni .

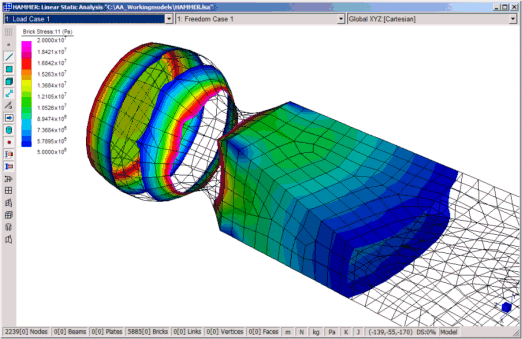

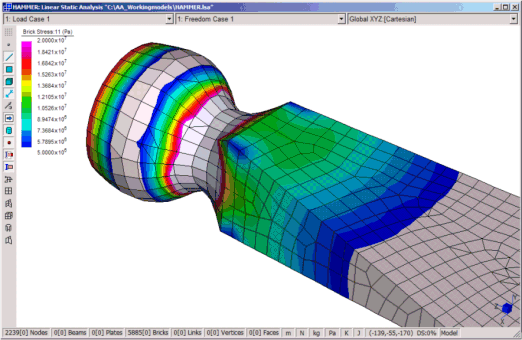

• Ai tipi di contours per elementi Bricks è stato aggiunta l'opzione "Det(Jacobian)". Essa restituisce il valore minore del deteminante della matrice Jacobiana nei vari punti di Gauss. Un valore negativo è indice di elementi degeneri.

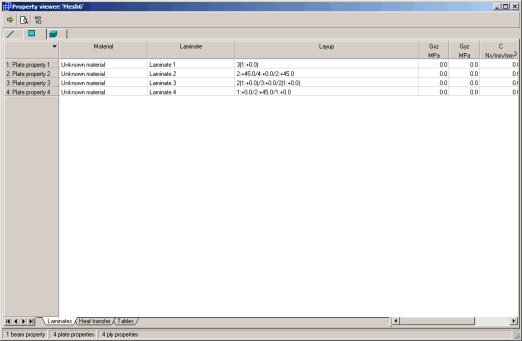

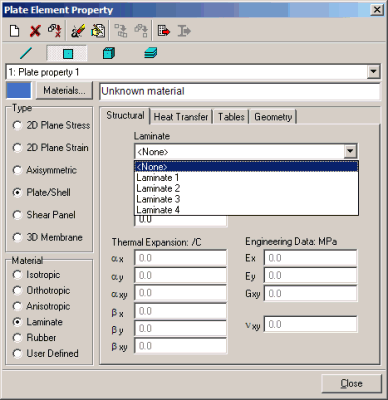

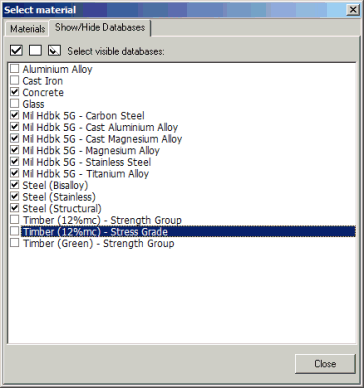

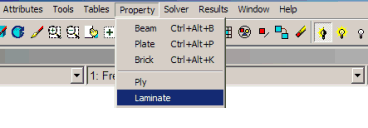

Cambiamenti relativi alla gestione dei materiali compositi

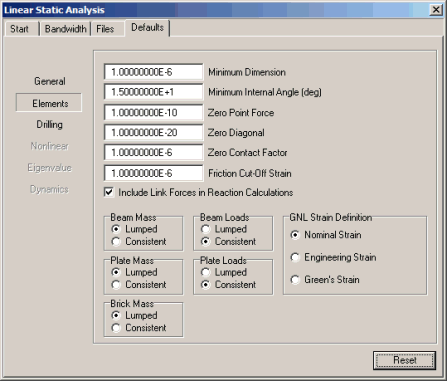

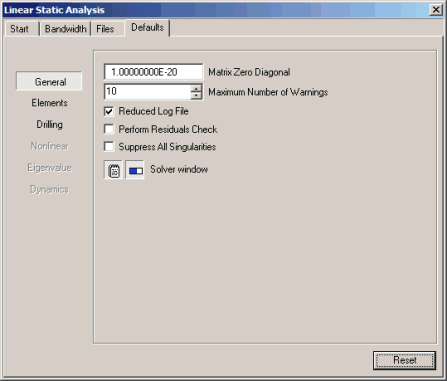

Nuove opzioni del solutore

Modifiche al solutore spettrale

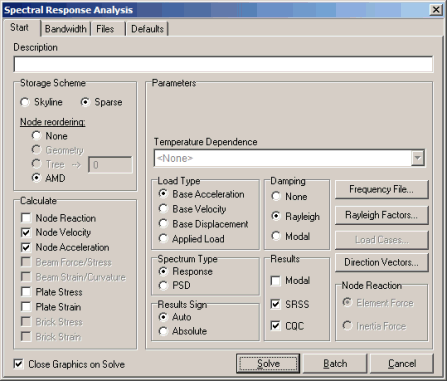

• Le soluzioni di un'analisi spettrale possono ora considerare più vettori di direzione contemporanei, permettendo di combinare linearmente più di un caso spettrale in un unico passo. Premendo il pulsante Direction Vectors l'utente può definire un numero qualsiasi di casi risultanti spettrali; la stessa cosa è disponibile premendo il pulsante Load Cases se si considera una tabella spettrale riferita ad una condizione di carico applicata. Ogni condizione di carico può, poi, utilizzare una diversa tabella spettrale.
• I files di risultato relativi ad analisi spettrali possono essere molto ridotti di dimensione con la nuova possibilità di includere i risultati modali, trattandoli alla stesso modo delle combinazioni SRSS e CQC.

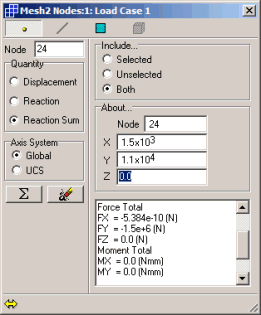

• Due opzioni sono ora disponibili per il calcolo delle reazioni nodali:
  Element Force - In questo caso le reazioni nei nodi vincolati sono quelle effettivamente agenti nei supporti. Questi valori sono di solito utilizzati per il calcolo dello sforzo totale di taglio alla base in condizioni sismiche. Nei nodi liberi viene restituito un valore nullo.
  Inertia Force - Tale opzione produce risultati opposti alla precedente e le reazioni nei nodi vincolati vengono posti uguali a zero. Nei nodi liberi, la reazione è equivalente alla forze di inerzia agenti al nodo stesso.

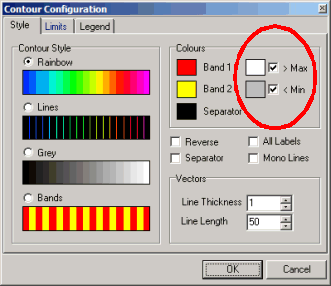

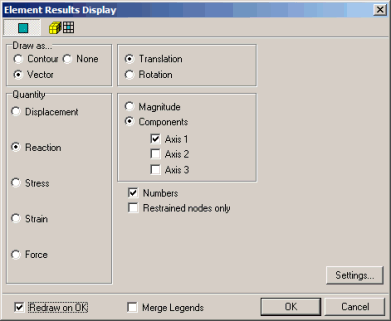

Nuove opzioni per la visualizzazione dei risultati

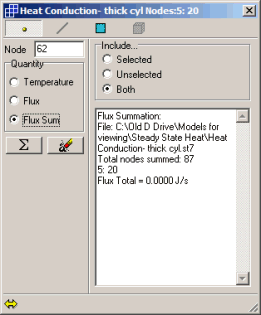

Nuove opzioni relative al Peeking

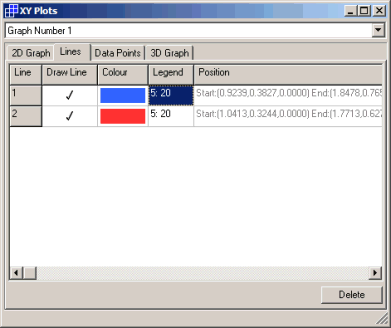

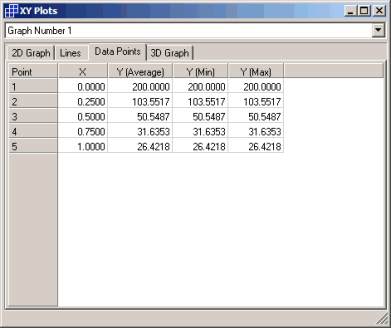

Novità nel modulo dei grafici

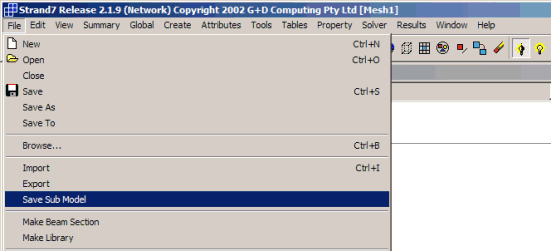

Nuove opzioni per il salvataggio dei Sub-Models

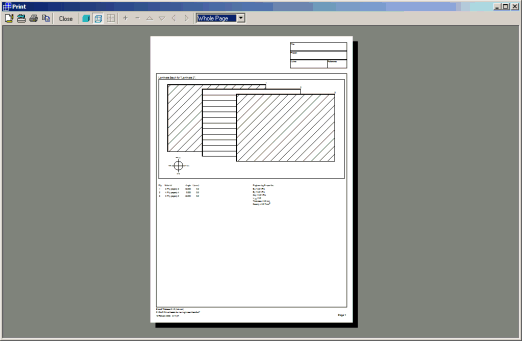

Nuove tools per facilitare la scrittura di relazioni di calcolo

Ottimizzazioni
