"THE TIDE"
STRUTTURA SITUATA NELLA GREENWICH PENINSULA DI LONDRA

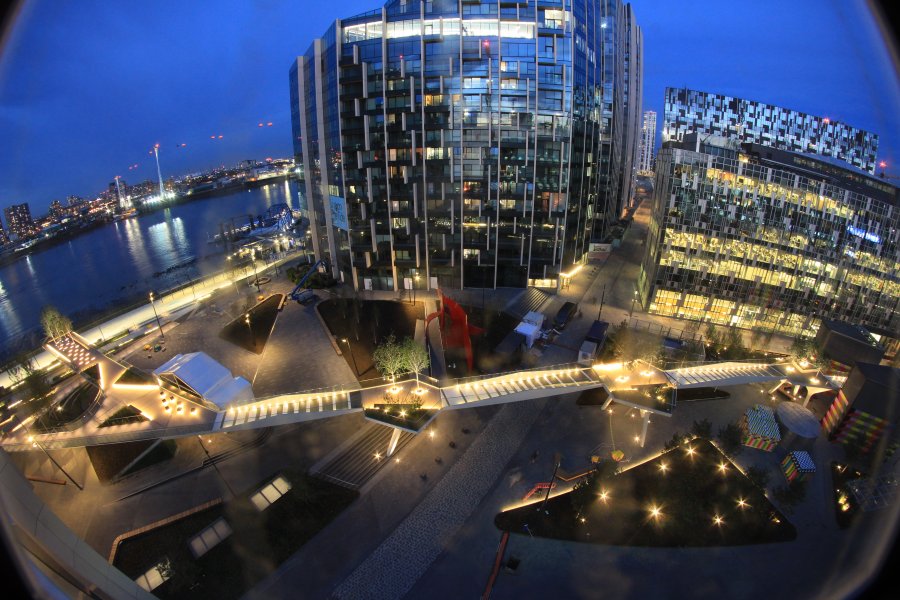

La Cimolai Spa ha realizzato le complesse strutture portanti in acciaio ed il rivestimento con finitura in vetro della avveniristica passerella sopraelevata chiamata THE TIDE.
Ideata dallo studio di architettura Diller Scofidio & Renfro e' situata nella Greenwich Peninsula di Londra. Essa ospita un giardino pensile che trasmette ai visitatori un senso di calma e armonia con la vista di alberi, panorami e opere artistiche.
La struttura e' composta da ventotto distinte piattaforme in acciaio realizzate con superfici curve e sostenute da snelle colonne. Cinque sono i complessi strutturali principali chiamati "Isole". Esse determinano il percorso del giardino attraverso

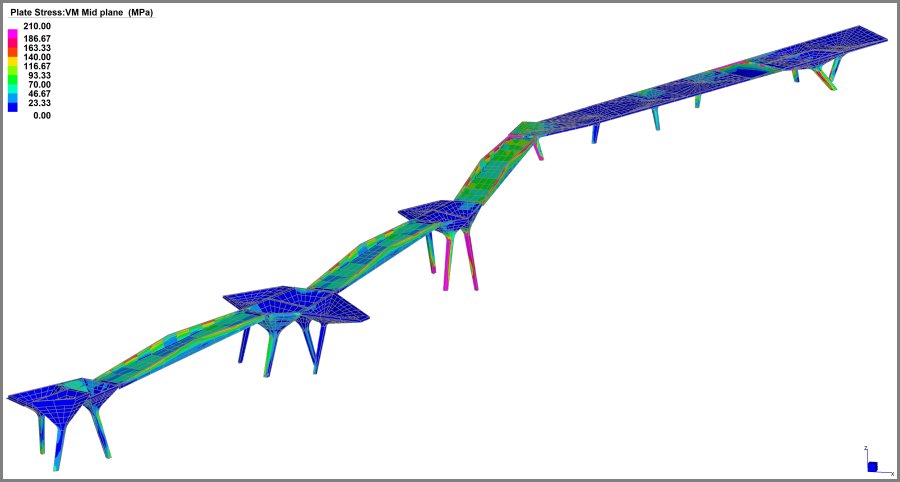

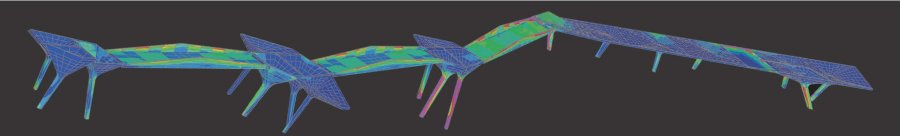

ponti pedonali di collegamento integrati da scale, rampe e ascensori di accesso. Cimolai Spa ha sfruttato
la flessibilita' del codice strutturale a elementi finiti Straus7 mettendo in comunicazione i modelli FEM
delle singole isole con l'utilizzo combinato delle condizioni al contorno. In ragione della estrema
complessita' delle geometrie, il modello e' stato sviluppato completamente mediante l'utilizzo di elementi
plate. La campagna di analisi strutturali svolte ha compreso sia quello di tipo statico-non lineare,
per rappresentare la risposta elasto-plastica del materiale, che quelle di buckling lineare,
per individuare i fenomeni di instabilita' locale dei pannelli curvi e provvedere i necessari irrigidimenti.
|
