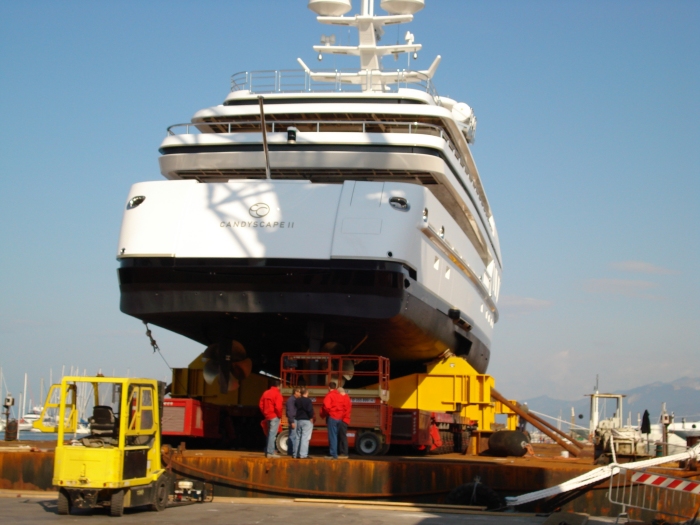

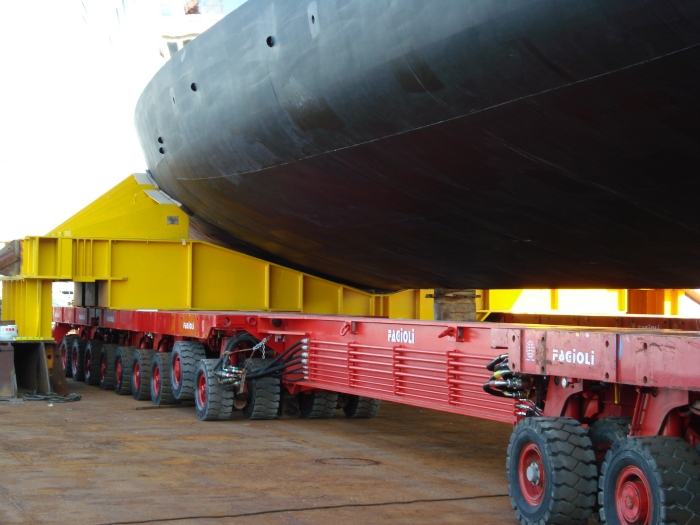

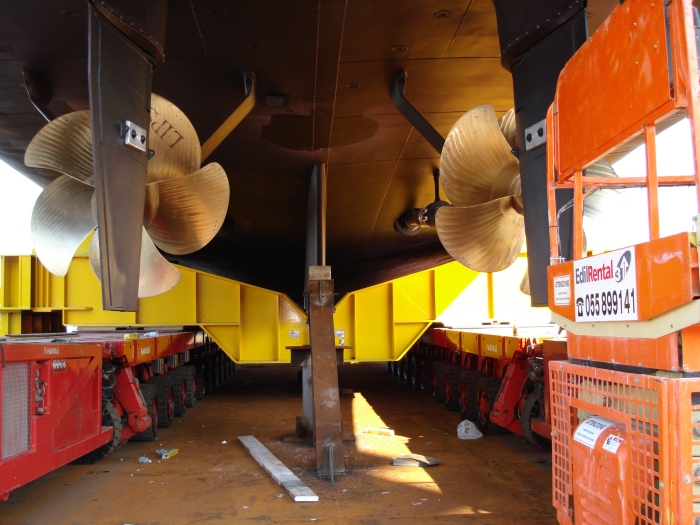

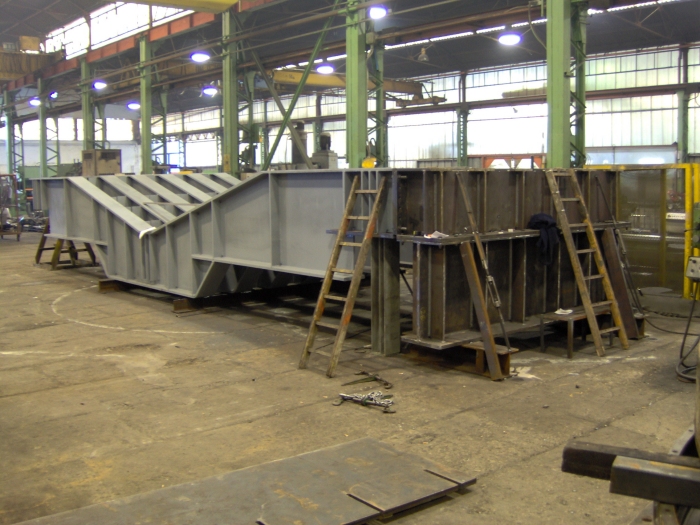

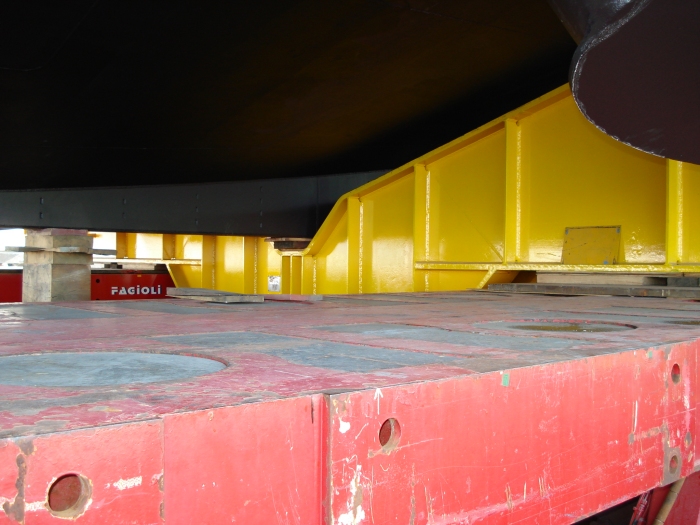

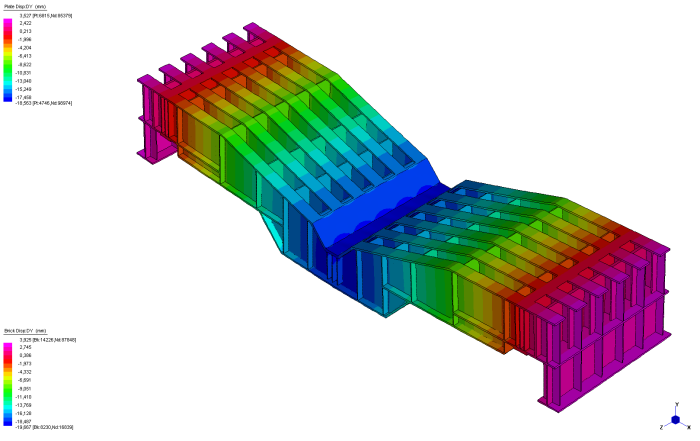

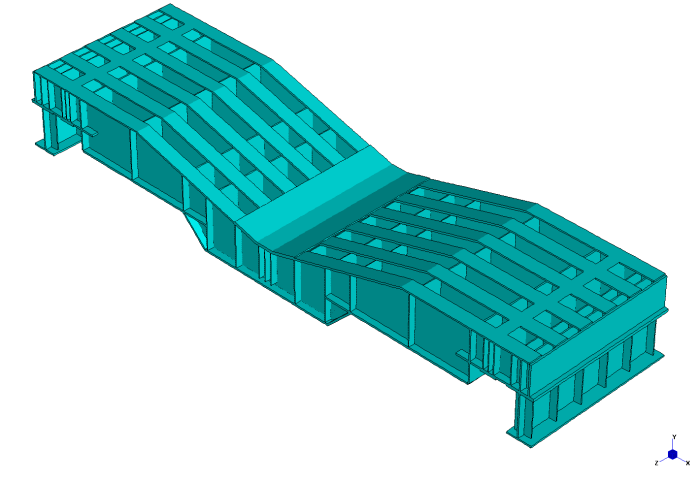

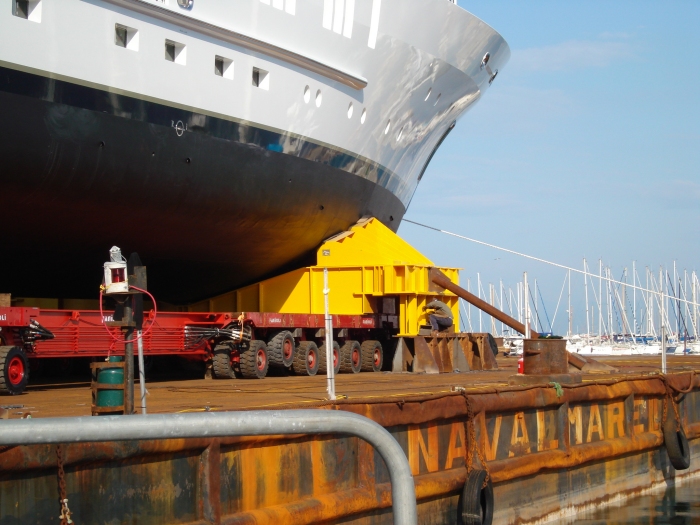

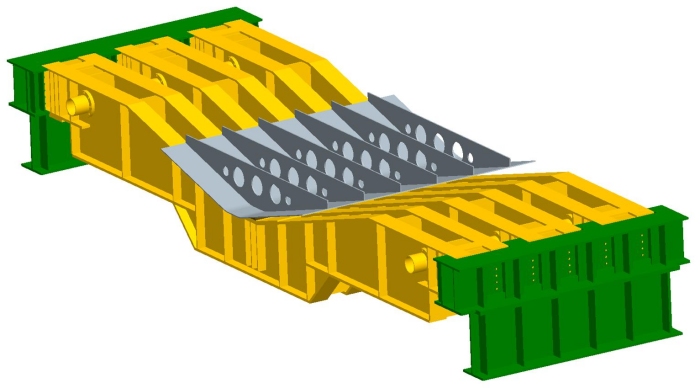

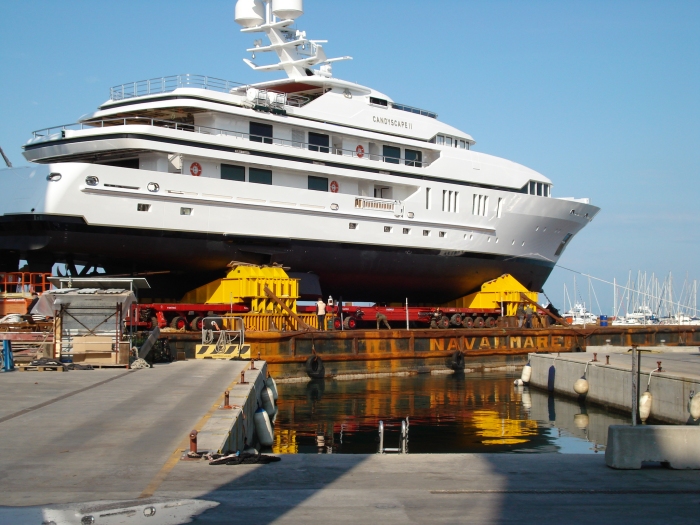

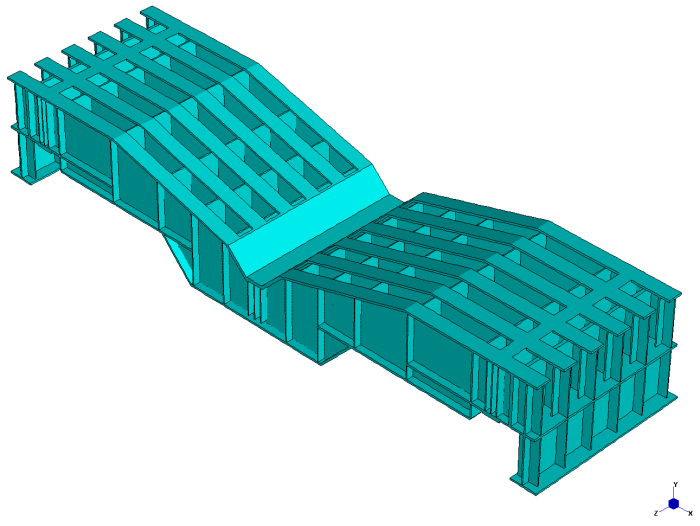

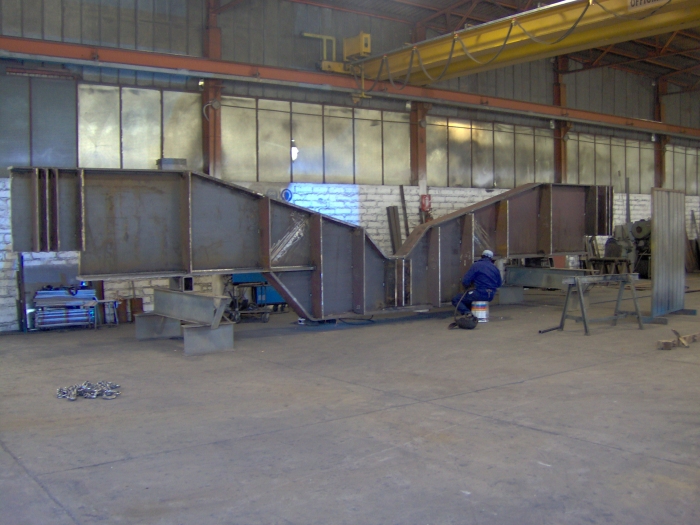

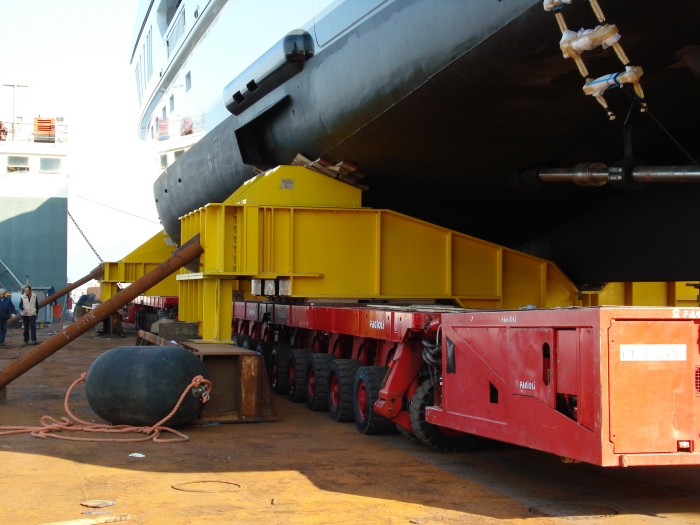

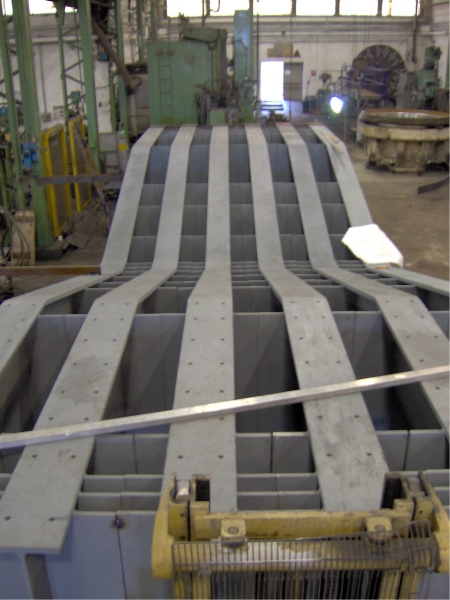

Traversa per pesatura e trasporto MegaYacht

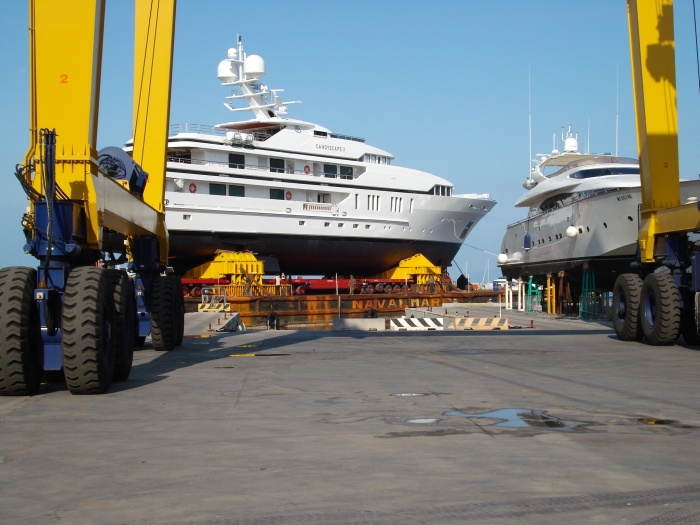

Dimensioni MegaYacht: lunghezza 62 m; larghezza ~ 10 m; altezza ~ 8 m
Peso asciutto scarico ~ 620 t. - Peso movimentato (compreso traverse) ~ 720 t.
Valore carico trasportato: ~ 50.000.000 di Euro

Progettazione IGM di Oyelami e C. sas - Viareggio (LU)

Responsabile tecnico Ing. Giuseppe Manfredi

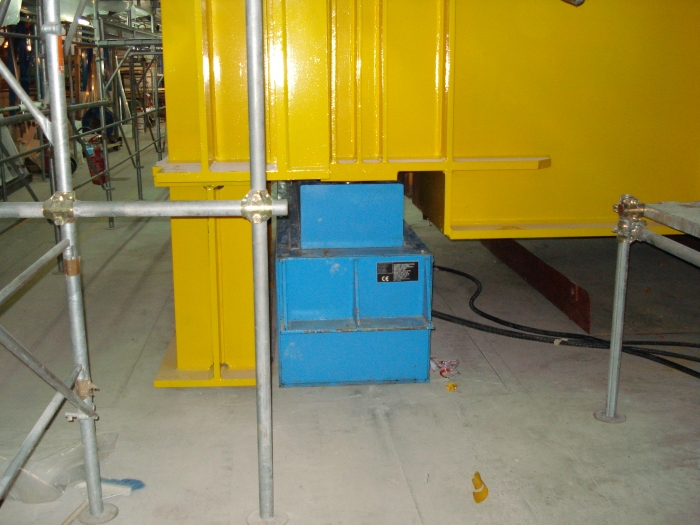

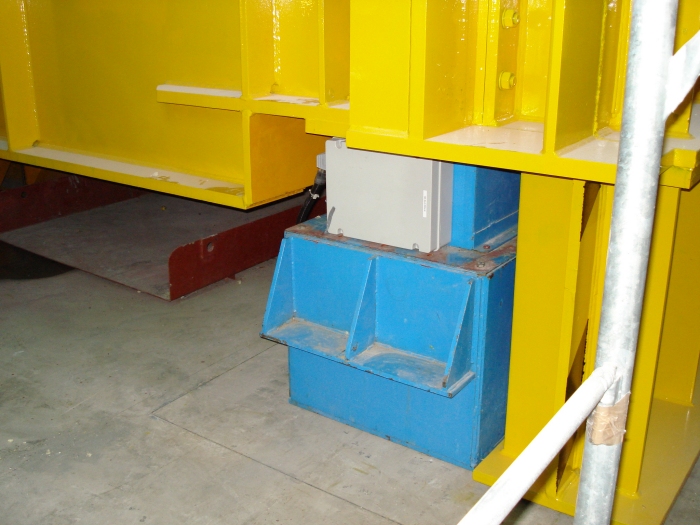

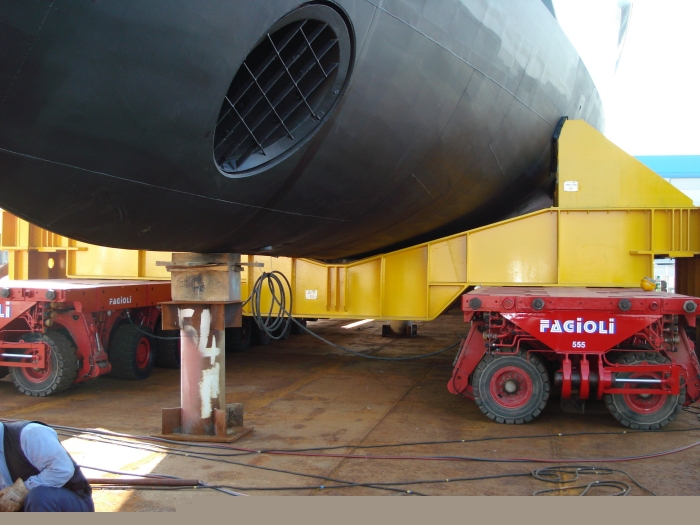

Il sistema di pesatura di nostra progettazione è costituito da 12 cilindri oleodinamici aventi
ciascuno una portata di 150 ton. provvisti di celle di carico a compressione. I cilindri sono
alloggiati all’interno di quattro appositi contenitori posizionati sotto le traverse. Il sistema di
sollevamento è gestito da un operatore per mezzo di PLC che provvede a determinare e fornire
il peso complessivo della nave, il peso a dritta ed a sinistra, a poppa ed a prora ed infine a
determinare la posizione del baricentro nave sul piano orizzontale. Il sistema consente inoltre
di “diagrammare” lo spostamento del baricentro nave durante le fasi di allestimento della stessa.
