AL BAYT STADIUM AD AL KHOR - MONDIALI CALCIO 2022
MODELLI DI CALCOLO IN STRAUS7
AL BAYT STADIUM AD AL KHOR - QATAR - MONDIALI CALCIO 2022
COMMITTENTE: The Aspire Zone Foundation
CONSULENTE: KFO International Consultants
ARCHITETTO: Albert Speer
IMPRESE AGGIUDICATARIE: Galfar Al Misnad Engineering & Contracting wll,
Salini Impregilo SpA, Cimolai Spa
CONSULENTE DI PROGETTO: GMP International GmbH,
Schlaich Bergermann und Partner - SBP GmbH, M-E Engineers Ltd
Al Bayt Stadium, commissionato da Aspire Zone Foundation,

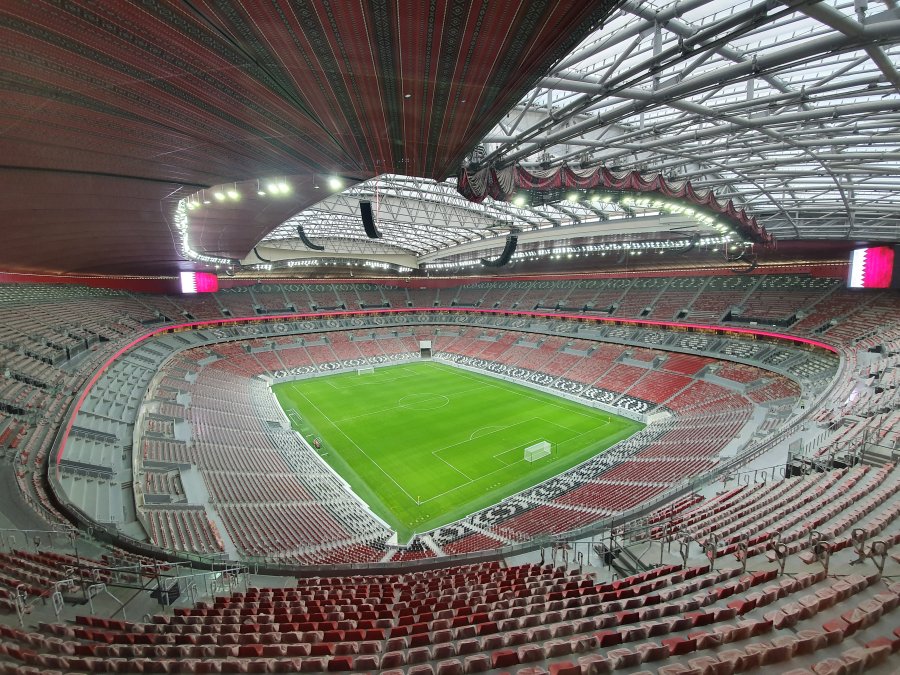

e' costruito nella citta' di Al Khor in Qatar, puo' contenere 60000 persone ed ha ospitato il campionato 2022 FIFA World Cup.

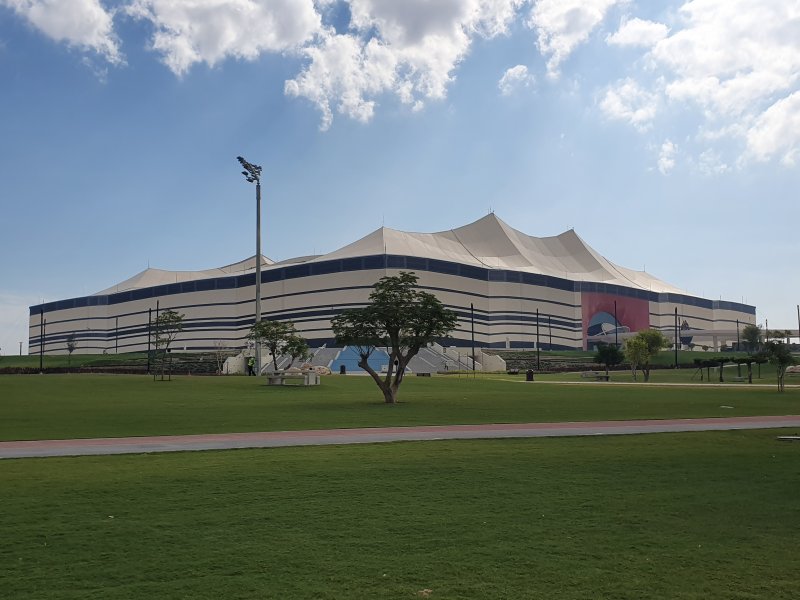

La struttura in acciaio ha dimensioni in pianta di circa 320 m per 280 m ed e' alta 73 m. La forma dello stadio ed il pattern delle membrane sono ispirati alle tende tradizionali delle popolazioni nomadi qatarine. La struttura e' provvista di un'entrata VVIP, che consente l'accesso diretto all'interno tramite un viadotto, ed e' dotata di un tetto mobile.
Cimolai e' subappaltatore per quanto riguarda la fornitura e il montaggio delle gradinate superiori, la struttura in acciaio del tetto, le membrane del tetto, e del tetto mobile.

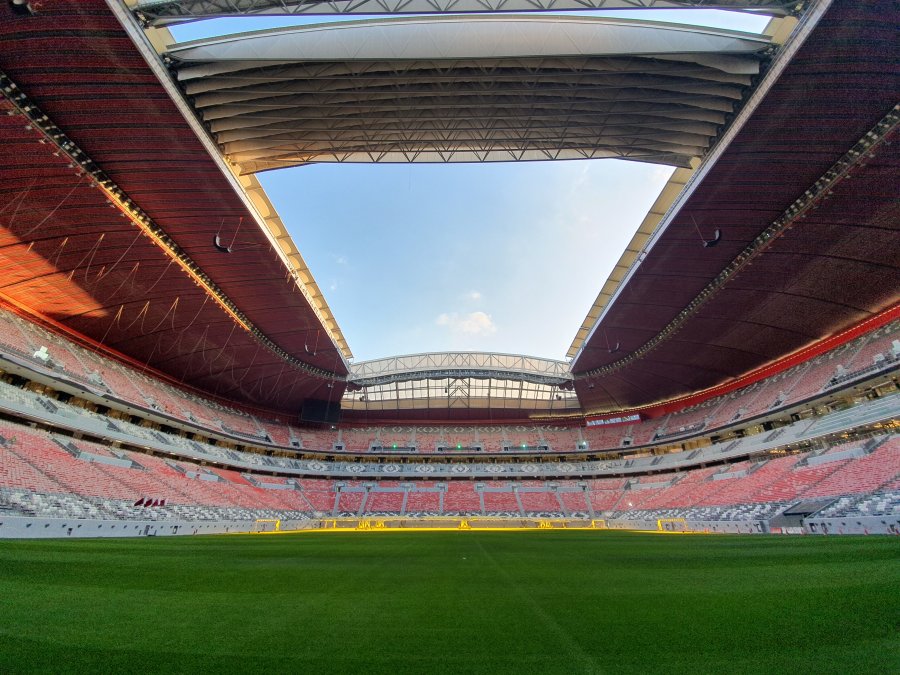

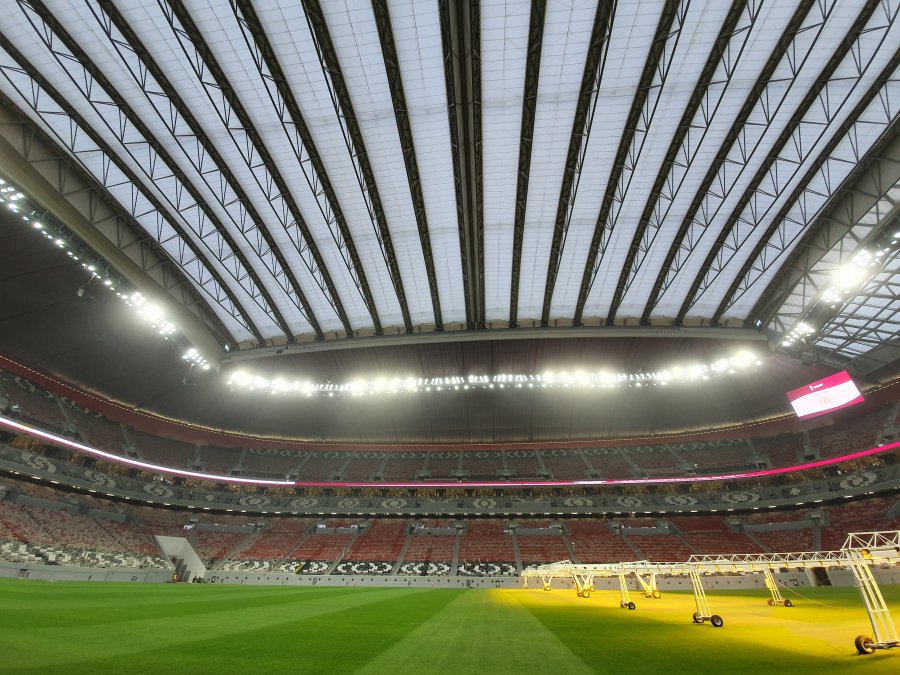

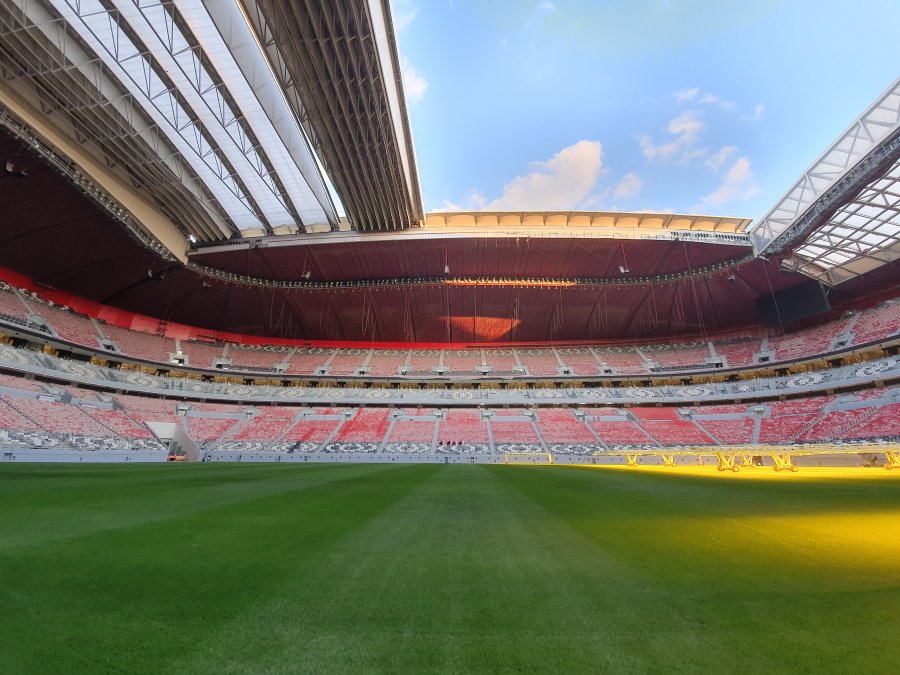

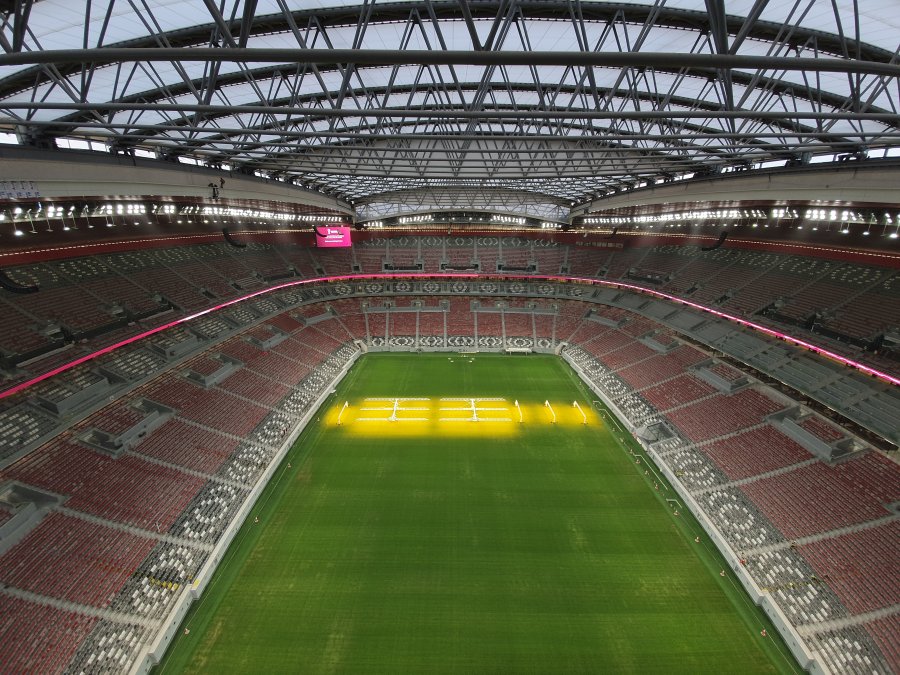

La struttura portante della copertura e' costituita da 72 reticolari radiali principali a sbalzo, stabilizzate da una struttura secondaria tangenziale. Il tetto mobile e' costituito da 18 travi reticolari.

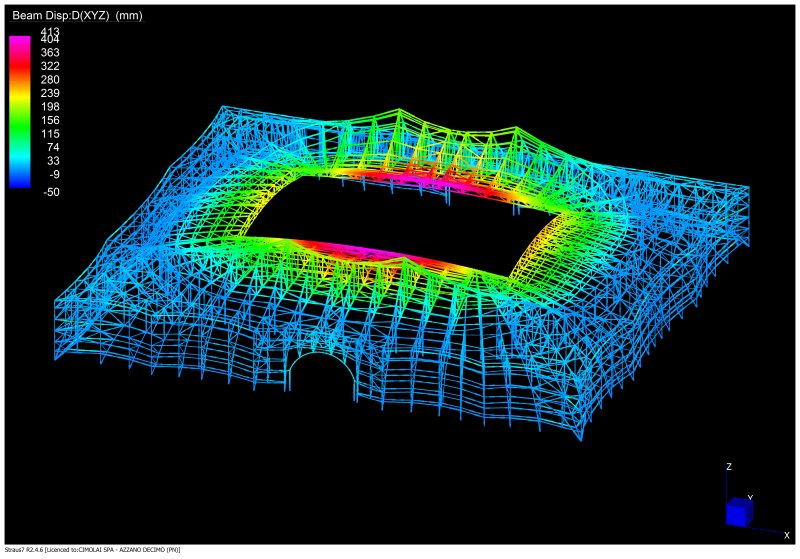

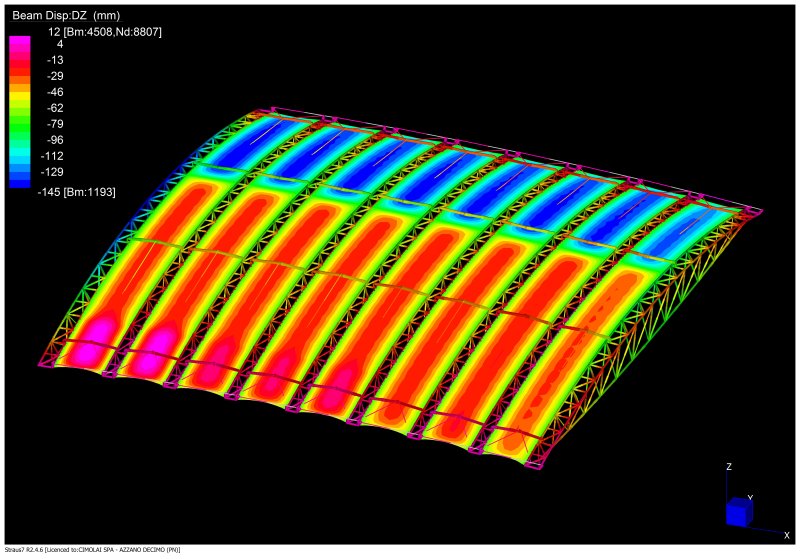

Il modello di calcolo realizzato con Straus7 conta oltre 9000 beams. Sono state condotte analisi non lineari per geometria e per materiale. Ad esempio, sono state modellate le interfacce tra i carrelli e le travi, le rotaie e la cremagliera tramite elementi connections a cui sono state attribuite rigidezze con leggi non lineari.
Testo, foto e immagini dei modelli di calcolo per gentile concessione di Cimolai Spa.
|
Al Bayt Stadium, commissionato da Aspire Zone Foundation,
e' costruito nella citta' di Al Khor in Qatar, puo' contenere 60000 persone ed ha ospitato il campionato 2022 FIFA World Cup.
La struttura in acciaio ha dimensioni in pianta di circa 320 m per 280 m ed e' alta 73 m. La forma dello stadio ed il pattern delle membrane sono ispirati alle tende tradizionali delle popolazioni nomadi qatarine. La struttura e' provvista di un'entrata VVIP, che consente l'accesso diretto all'interno tramite un viadotto, ed e' dotata di un tetto mobile.
Cimolai e' subappaltatore per quanto riguarda la fornitura e il montaggio delle gradinate superiori, la struttura in acciaio del tetto, le membrane del tetto, e del tetto mobile.
La struttura portante della copertura e' costituita da 72 reticolari radiali principali a sbalzo, stabilizzate da una struttura secondaria tangenziale. Il tetto mobile e' costituito da 18 travi reticolari.
Il modello di calcolo realizzato con Straus7 conta oltre 9000 beams. Sono state condotte analisi non lineari per geometria e per materiale. Ad esempio, sono state modellate le interfacce tra i carrelli e le travi, le rotaie e la cremagliera tramite elementi connections a cui sono state attribuite rigidezze con leggi non lineari.
Testo, foto e immagini dei modelli di calcolo per gentile concessione di Cimolai Spa. |
