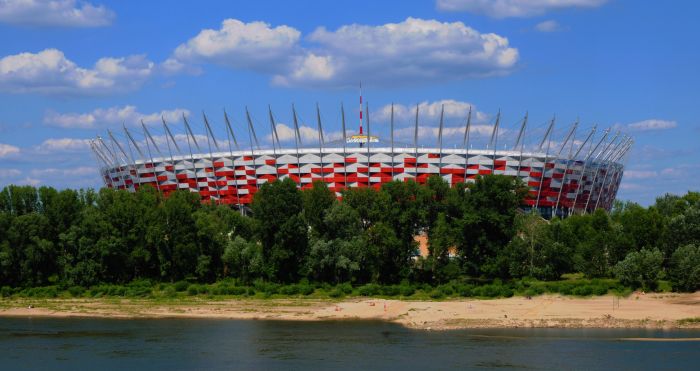

NATIONAL STADIUM WARSAW

La copertura dello stadio di Varsavia per gli Europei di
Calcio del 2012 realizzata dalla Cimolai Spa di Pordenone



Testi e immagini per gentile concessione Cimolai SpA





DESCRIZIONE SINTETICA DELL'OPERA

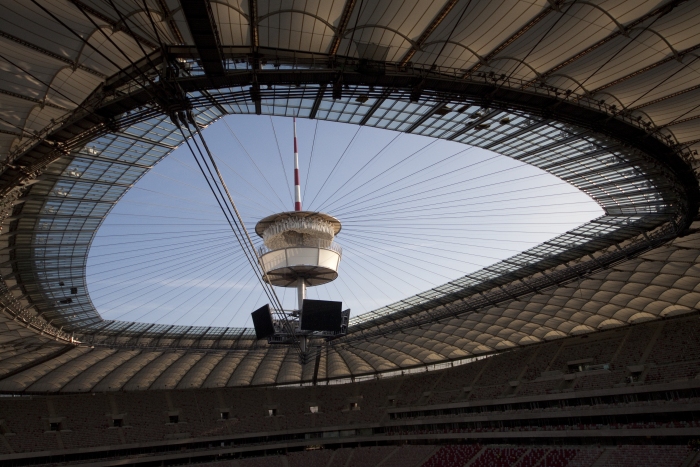

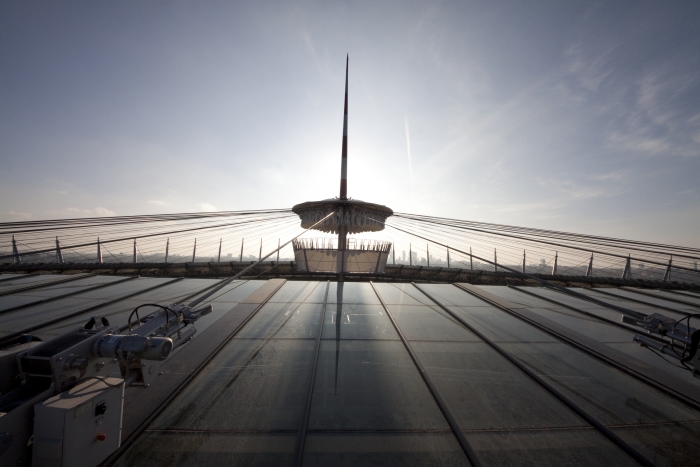

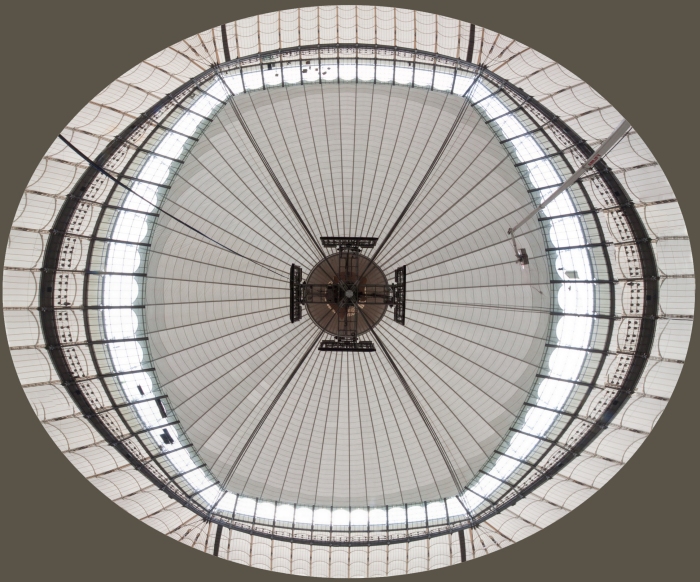

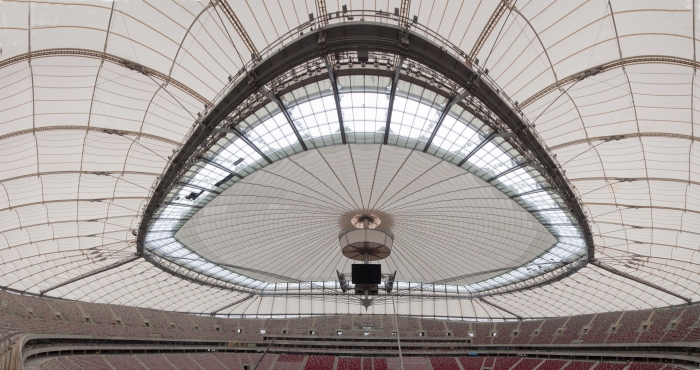

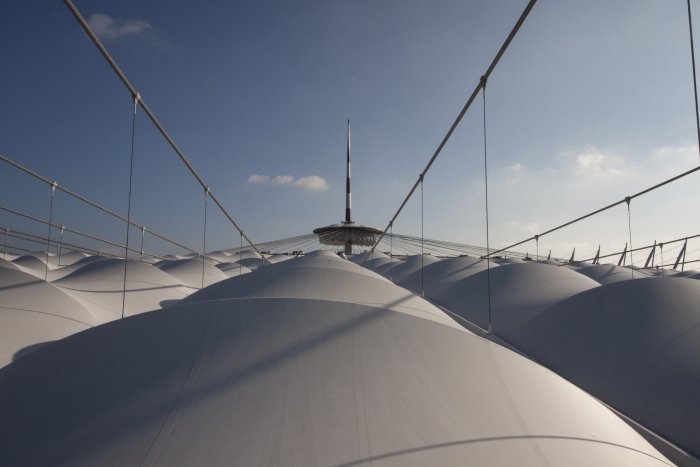

Il nuovo stadio nazionale di Varsavia ha una capienza di 55.000 posti a sedere. La copertura, del peso complessivo di 15.000 tonnellate, e' una tensostruttura sull'intera superficie, completamente ancorata dall'esterno mediante un meccanismo a sviluppo circolare formato da 72 colonne (profilo CHS 1016mm x 30-70mm) disposte in pianta lungo una circonferenza di 300 metri di diametro, un anello di contrasto detto compression ring (profilo CHS 1820mm x 80mm), pennoni di appensione dei cavi, detti inclined struts (profilo CHS da 1200 a 600mm x 35-45mm), contrasti di ancoraggio esterno, detti facade tie (profilo CHS 508mm x 20-50mm). La copertura vera e propria e' realizzata mediante un doppio ordine di cavi radiali (72 superiori di diametro 70-140mm e 72 inferiori di diametro 70-150mm) che, partendo dal perimetro esterno della struttura, convergono verso il centro e si ancorano sul mozzo centrale, detto centerspire. Il centerspire e' sospeso sulla verticale di centrocampo, ha una sezione tubolare di dimensione variabile da 1600x25mm a 300x5mm, ha un'altezza di 70m e pesa 200t. Lungo il fusto del centerspire sono ancorati il cosiddetto garage ed il video cube. Il garage e' la struttura a forma di pagoda circolare che contiene la membrana retraibile di copertura, movimentata da quattro argani quando il tetto e' in posizione chiusa. Il video cube e' la struttura di supporto dei maxischermi. E' costituito da 4 bracci reticolari disposti a croce. Ciascun braccio sostiene uno schermo del peso di 8t.



MODELLI E SOTTOMODELLI FEM IN STRAUS7




Fig. 1 - Dettaglio di collegamento con doppia paletta e doppio perno
(elementi plate, non linearita', plasticita')

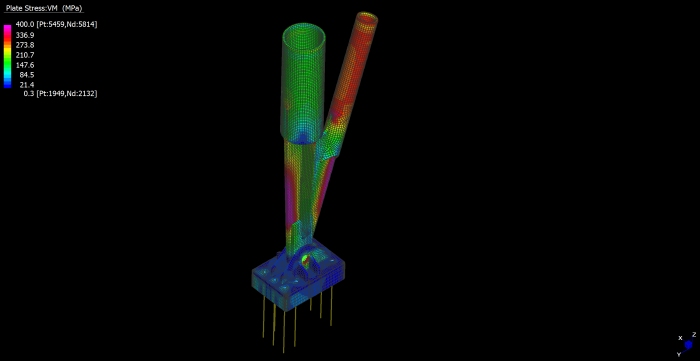

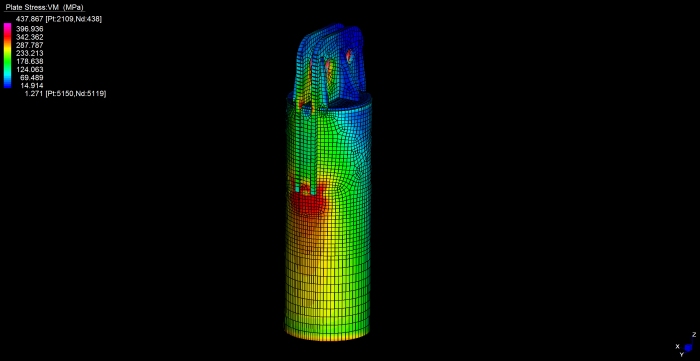

Fig. 2 - Dettaglio di collegamento a perno delle colonne
(elementi plate, contatto, non linearita', plasticita')

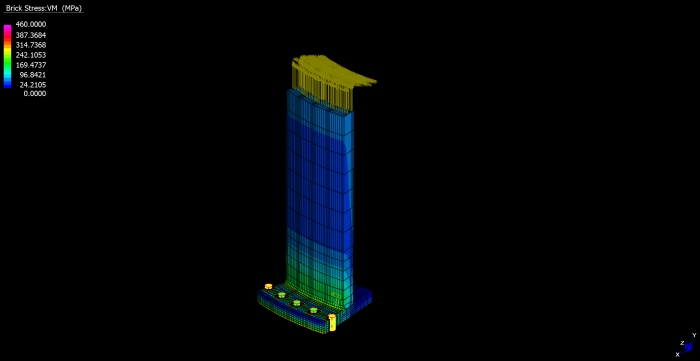

Fig. 3 - Validazione versus Eurocodice 3 sulla flangia del compression Ring
(elementi brick, contatto, non linearita', plasticita')

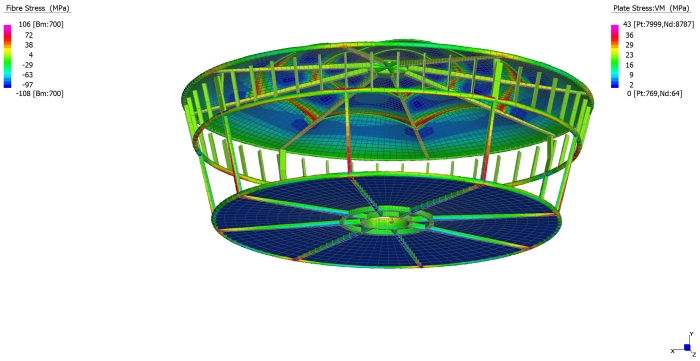

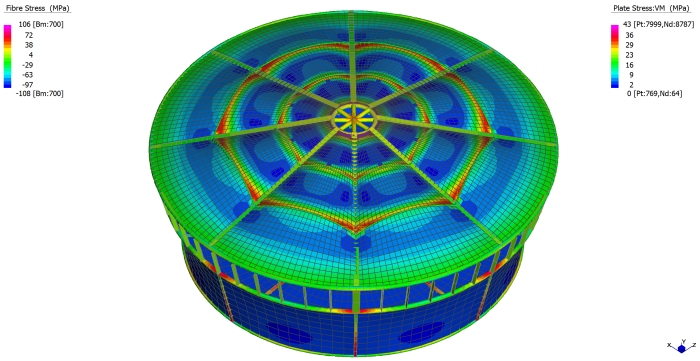

Fig. 4 - Analisi non lineare della interazione membrana/struttura
della copertura del Garage (vista da sopra)




Fig. 5 - Analisi non lineare della interazione membrana/struttura
della copertura del Garage (vista da sotto)

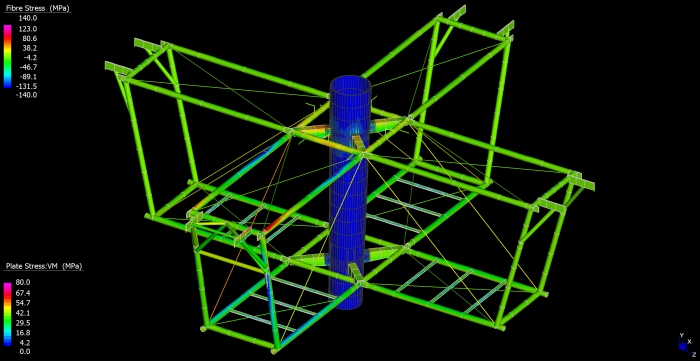

Fig. 6 - Analisi della struttura ultralight del VideoCube
